Weltweit einzigartige Integrallösung

Mehr Produktivität im Sanierungsalltag

Die Ultrakompaktbauweise kann die Arbeitsabläufe bei der Wasserschadensanierung deutlich vereinfachen. Weniger Einzelgeräte müssen disponiert und bewegt werden; zugleich sinken Lagerbedarf und Aufwand für das Be- und Entladen des Servicefahrzeugs. Laut Hersteller sind bis zu 100 % mehr Arbeitsproduktivität und bis zu 300 % mehr Lagerproduktivität möglich.

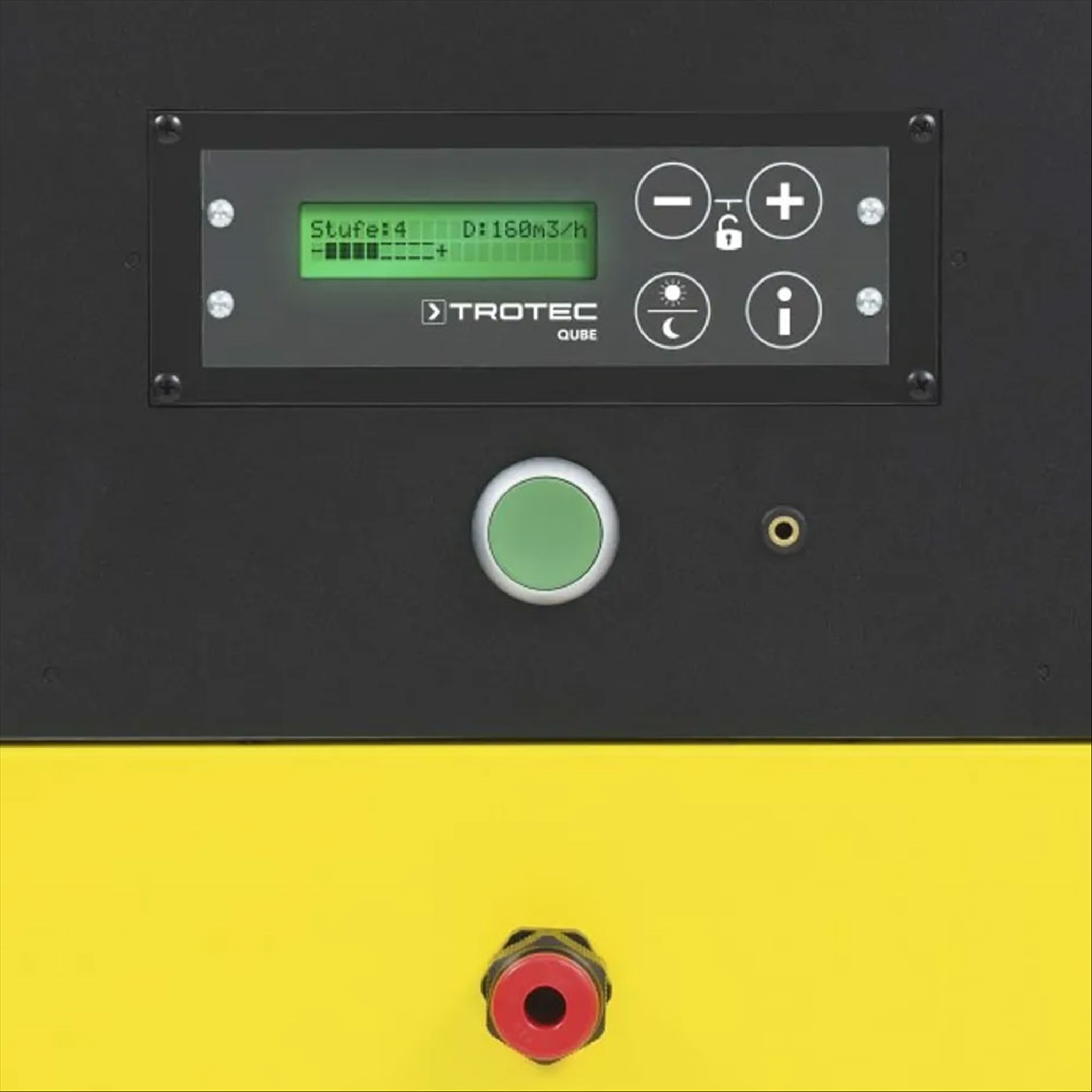

Verschleissfreies Touch-Bedienfeld

Die Bedienung erfolgt direkt über berührungsempfindliche Symbole. Mechanische Regler sind nicht erforderlich. Über die Plus- und Minus-Tasten lassen sich die Leistungsstufen auswählen; zusätzlich stehen der Flüstermodus sowie die kombinierte Anzeige von Stromverbrauch und Betriebsstunden zur Verfügung.

Optiflow-NT-Multifunktionsdisplay

Das Display stellt den aktuellen Betriebsstatus und den Volumenstrom übersichtlich als Klartext dar. Die Anzeige bleibt auch bei Dunkelheit und aus grösserer Entfernung gut ablesbar. Die Farbe der Displaybeleuchtung unterstützt die Beurteilung des Luftdurchflusses durch die Dämmschicht:

• Grün: optimaler Volumenstrom.
• Orange: Volumenstrom im Grenzbereich.
• Rot: Der Luftdurchsatz reicht für die Fläche nicht aus; der Aufbau sollte für eine schnellere Trocknung optimiert werden.

Nachtbetrieb-Flüstermodus

Der Flüstermodus reduziert die Geräuschentwicklung, ohne lediglich die Leistung pauschal zu verringern. Stattdessen wird der Betrieb mit geräuschoptimierter Gewichtung auf das Volumenstromoptimum der Leistungsstufe 2 geregelt.

Nach der Aktivierung arbeitet das Gerät zehn Stunden im Flüstermodus und wechselt anschliessend automatisch zur zuvor verwendeten Leistungsstufe zurück. Das ist besonders praktisch, wenn zeitweise eine möglichst geringe Geräuschkulisse erforderlich ist.

Sensorgestützter Thermoschutz

Ein integriertes Sensorsystem überwacht die Temperatur im Geräteinneren. Bevor kritische Bedingungen oberhalb von 45 °C erreicht werden, schaltet das Gerät automatisch von der aktuellen Leistungsstufe auf Stufe 1 zurück. Dadurch sollen thermische Belastungen und mögliche Schäden an Komponenten vermieden werden.

Sinkt die Temperatur wieder, nimmt das Gerät automatisch den regulären Betrieb auf. Bleibt die Temperatur über längere Zeit auf einem kritischen Niveau, wird der Betrieb zum Schutz des Geräts vollständig abgeschaltet.

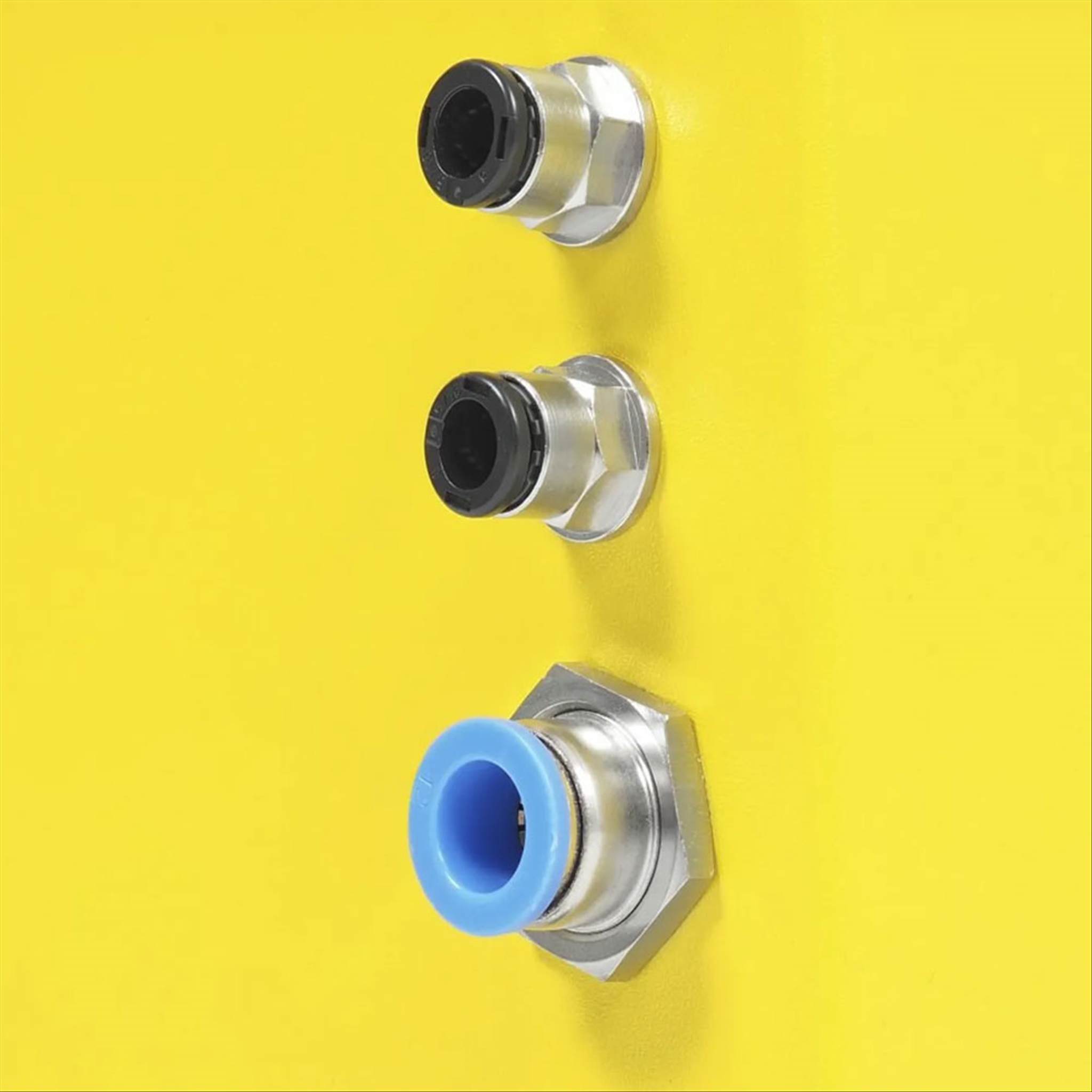

TTKwic-Modus für die Kondensatabfuhr

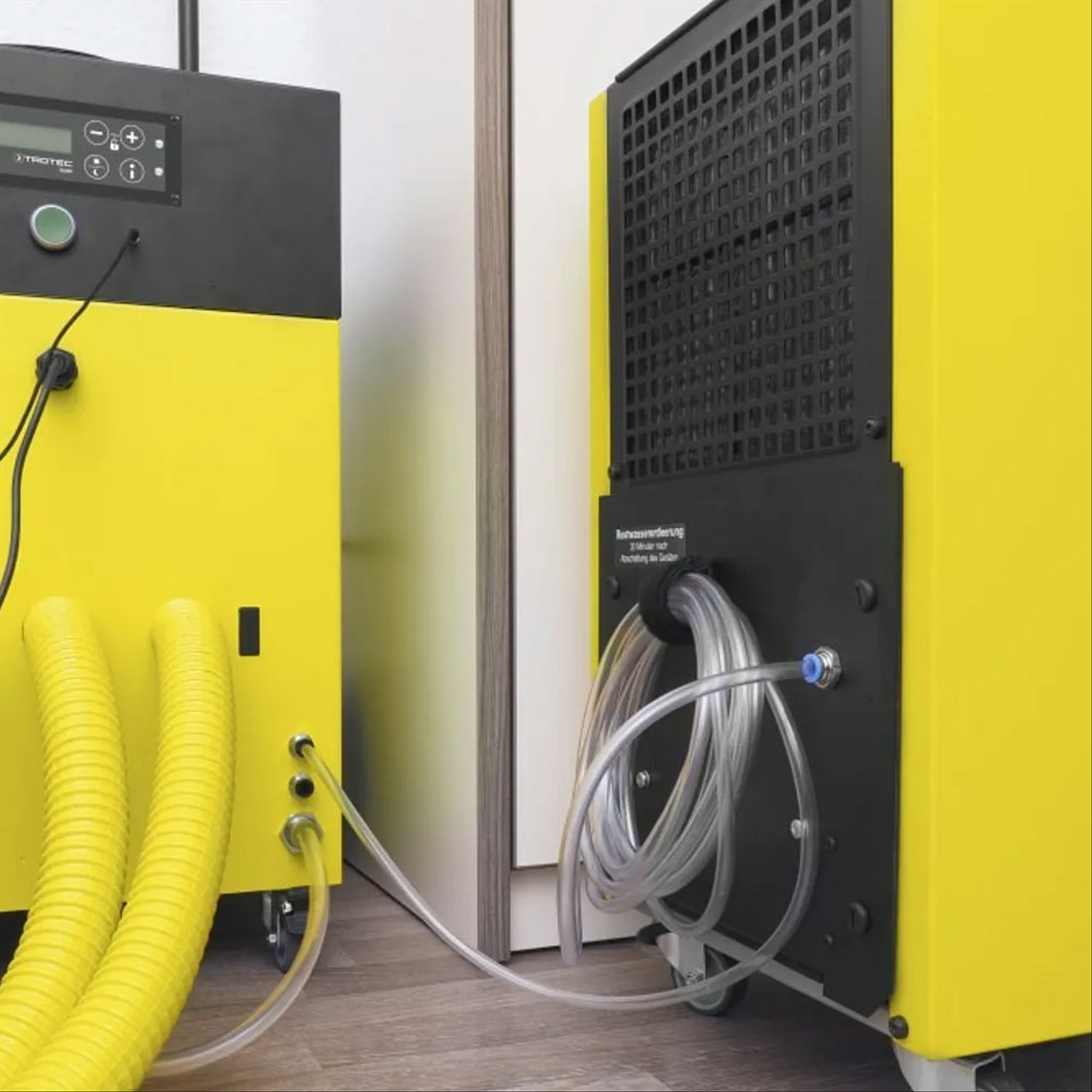

Der Qube+ verfügt über die Wasserabscheider-Funktionen des WA 4i sowie zwei TTKwic-Schnellkupplungen für den Drainageanschluss von Luftentfeuchtern. Im TTKwic-Modus kann das Kondensat angeschlossener Geräte auch dann abgepumpt werden, wenn der Motor des Qube+ ausgeschaltet ist. Die Pumpe bleibt aktiv, während der Motor stillsteht.

Turbomotor mit adaptronischer Leistungssteuerung

Der vierstufig regelbare Turbomotor erreicht bis zu 20'000 U/min und passt seine Leistung mithilfe der HiDry-Automatik an den benötigten Luftdurchfluss an. Der aktuelle Volumenstrom wird kontinuierlich in m³/h erfasst. Bei Bedarf können eine höhere Leistungsstufe oder der zusätzliche Flüstermodus manuell gewählt werden.

HiDry-Automatik für effiziente Trocknung

Für einen schnellen Trocknungsfortschritt ist nicht allein die Motorleistung entscheidend, sondern vor allem ein möglichst gleichbleibend hoher Luftdurchfluss durch die zu trocknenden Dämmschichtzonen. Eine über den tatsächlichen Bedarf hinausgehende Motorleistung erhöht dagegen den Energieverbrauch und den Verschleiss, ohne die Trocknung zwangsläufig zu beschleunigen.

Die HiDry-Automatik regelt den Qube+ deshalb volumenstromorientiert statt ausschliesslich anhand des Widerstands. Vergleichbar mit einem Tempomaten passt die Steuerung die Motorleistung laufend an das eingestellte Optimum der jeweiligen Leistungsstufe an.

Zu Beginn der Trocknung kann aufgrund des höheren Widerstands mehr Motorleistung erforderlich sein. Mit fortschreitender Trocknung sinkt der Leistungsbedarf in der Regel. Die HiDry-Automatik reduziert die Leistung entsprechend und stellt sicher, dass nicht mehr Motorleistung eingesetzt wird, als zur Aufrechterhaltung des angestrebten Volumenstroms nötig ist.

Leistungsoptimierter Energieverbrauch

Beim Turbomotor stehen Leistung und Stromverbrauch in direkter Wechselbeziehung: Wird eine niedrigere Leistungsstufe gewählt oder sinkt der Gegendruck, reduziert sich auch der Stromverbrauch. Die volumenstromorientierte Regelung unterstützt dadurch einen energieeffizienten Betrieb, insbesondere in der Schlussphase der Trocknung.

Die vier Leistungsstufen decken unterschiedliche Anforderungen ab:

• Leistungsstufe 1: Für die wirtschaftliche Trocknung kleiner Flächen. Laut Hersteller vergleichbar mit einem 0,4-kW-Seitenkanalverdichter, jedoch mit bis zu 70 % geringerem Stromverbrauch.
• Leistungsstufe 2: Entspricht der Leistung eines 0,8-kW-Seitenkanalverdichters.
• Leistungsstufe 3: Rund 10 % stärker als ein Seitenkanalverdichter mit 1,1 bis 1,3 kW.
• Leistungsstufe 4: Entspricht 160 % der Leistung eines Seitenkanalverdichters mit 1,1 bis 1,3 kW und 95 % der Leistung eines 3-kW-Seitenkanalverdichters.

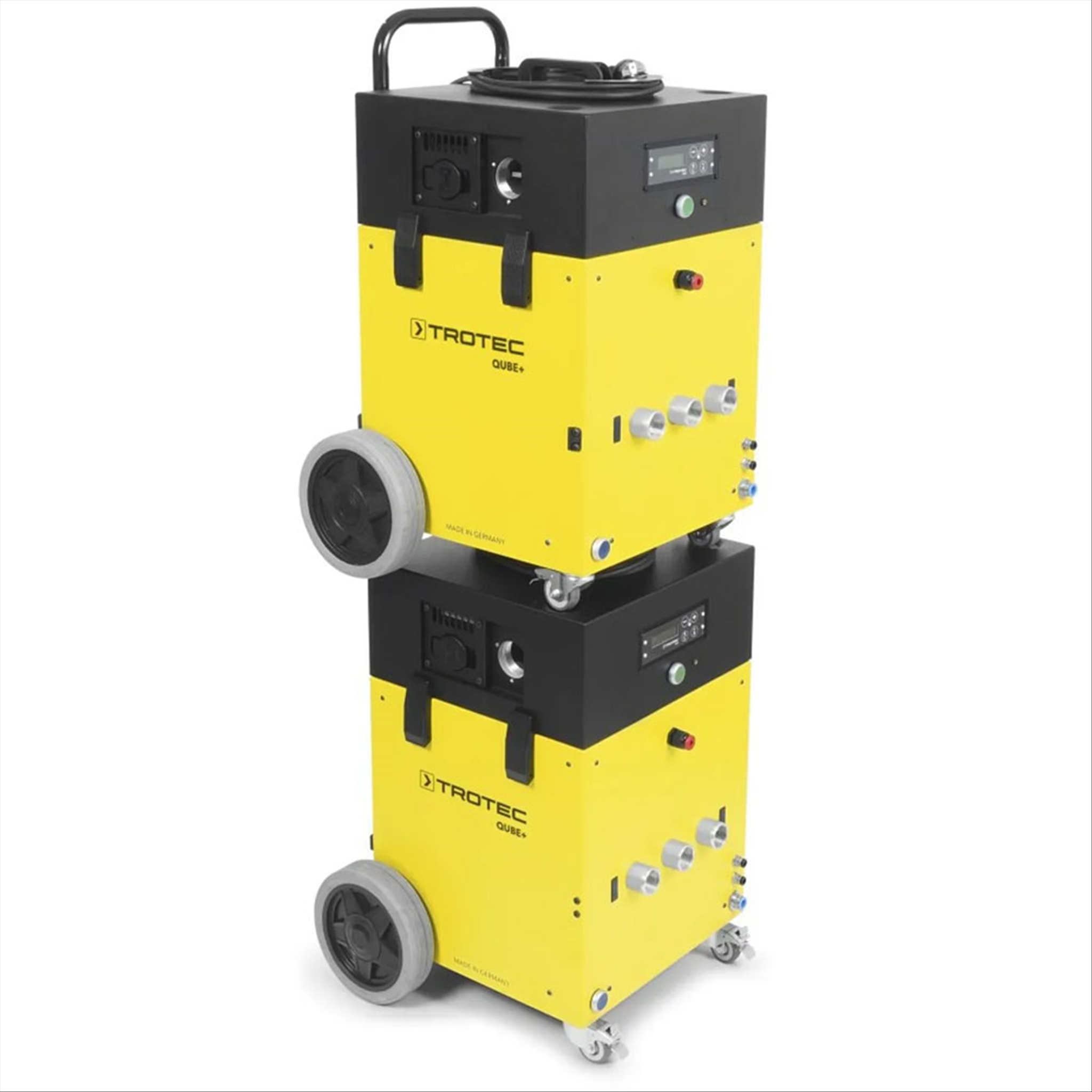

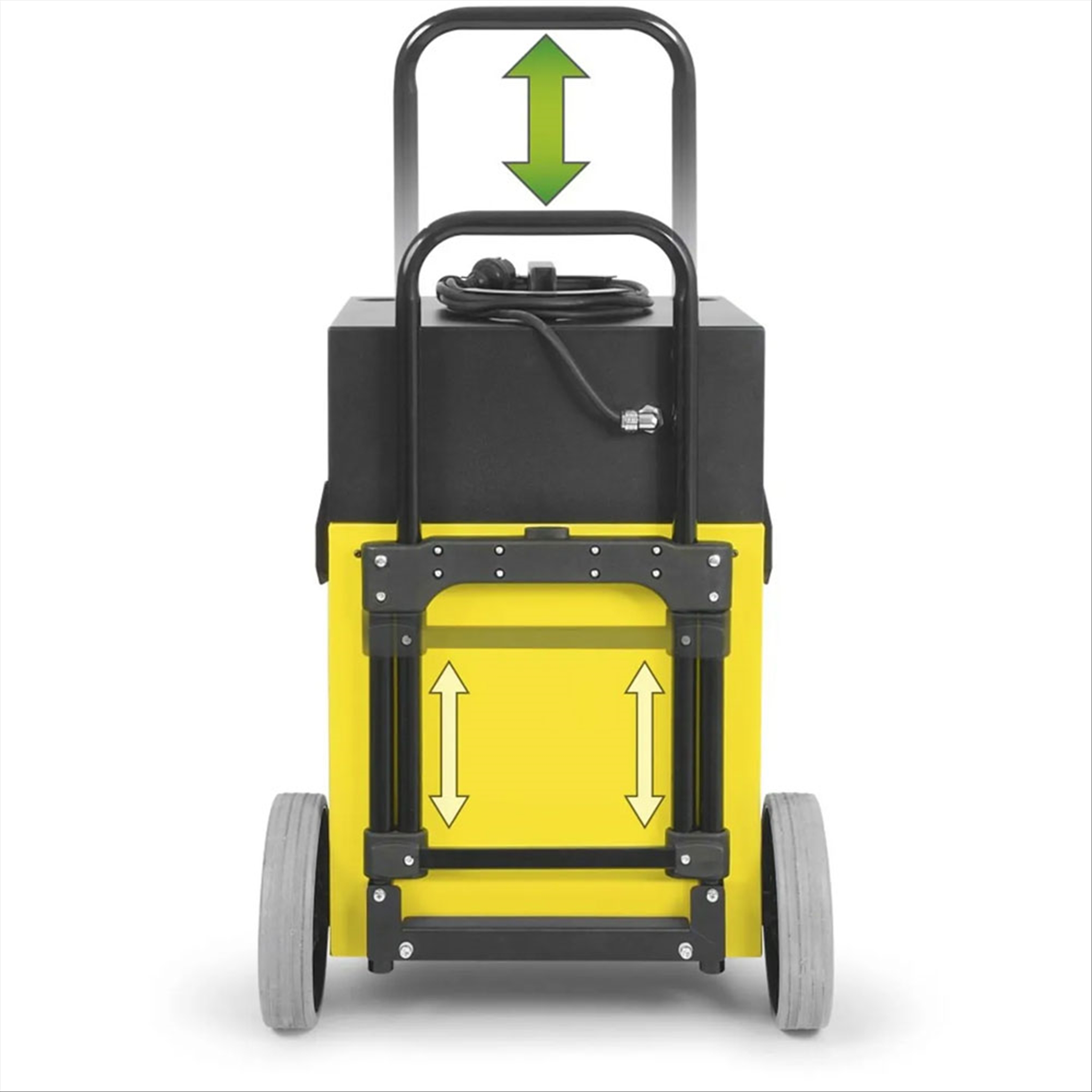

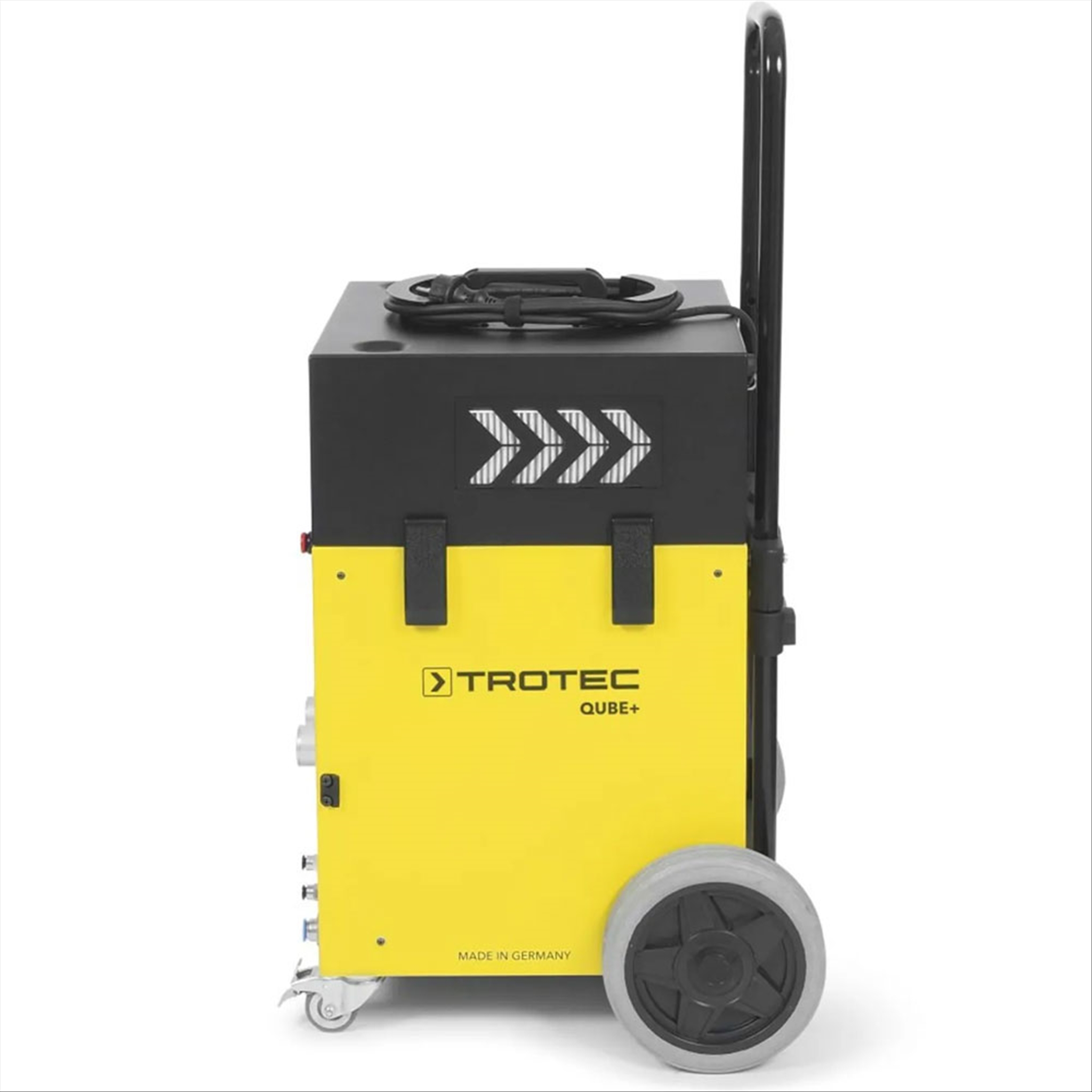

Stapelbare Konstruktion mit Teleskop-Schubbügel

Der höhenverstellbare Teleskop-Schubbügel lässt sich auf Knopfdruck aus- und einfahren. So kann die Griffhöhe an den Anwender angepasst und der Bügel für die platzsparende Lagerung versenkt werden.

Ein zusätzlicher Tragegriff und ein praktischer Kabelaufnehmer befinden sich am Motordeckel. Zwei Stapelmulden sorgen dafür, dass gestapelte Geräte beim Transport und im Lager sicher stehen.

Servicefreundliche Konstruktion

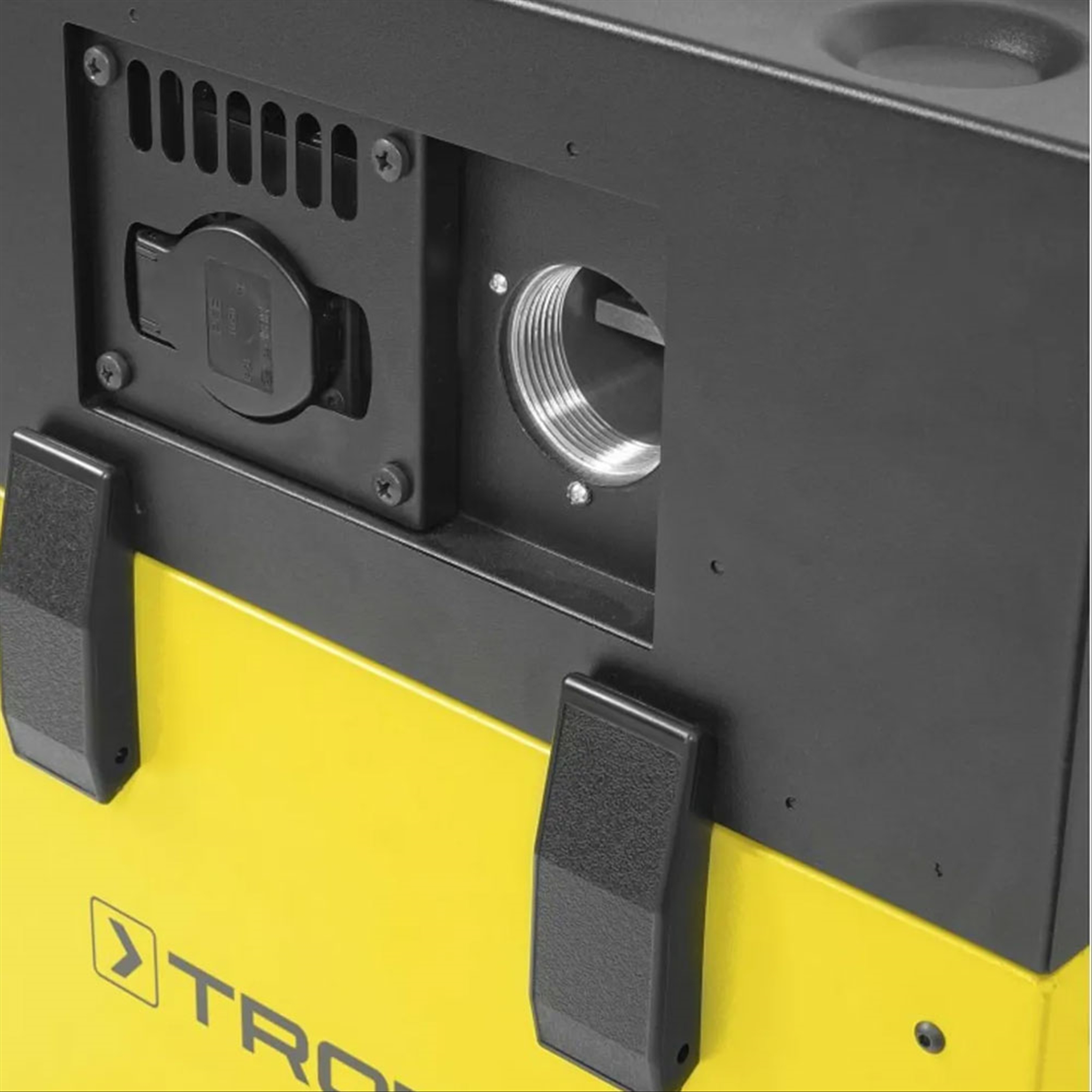

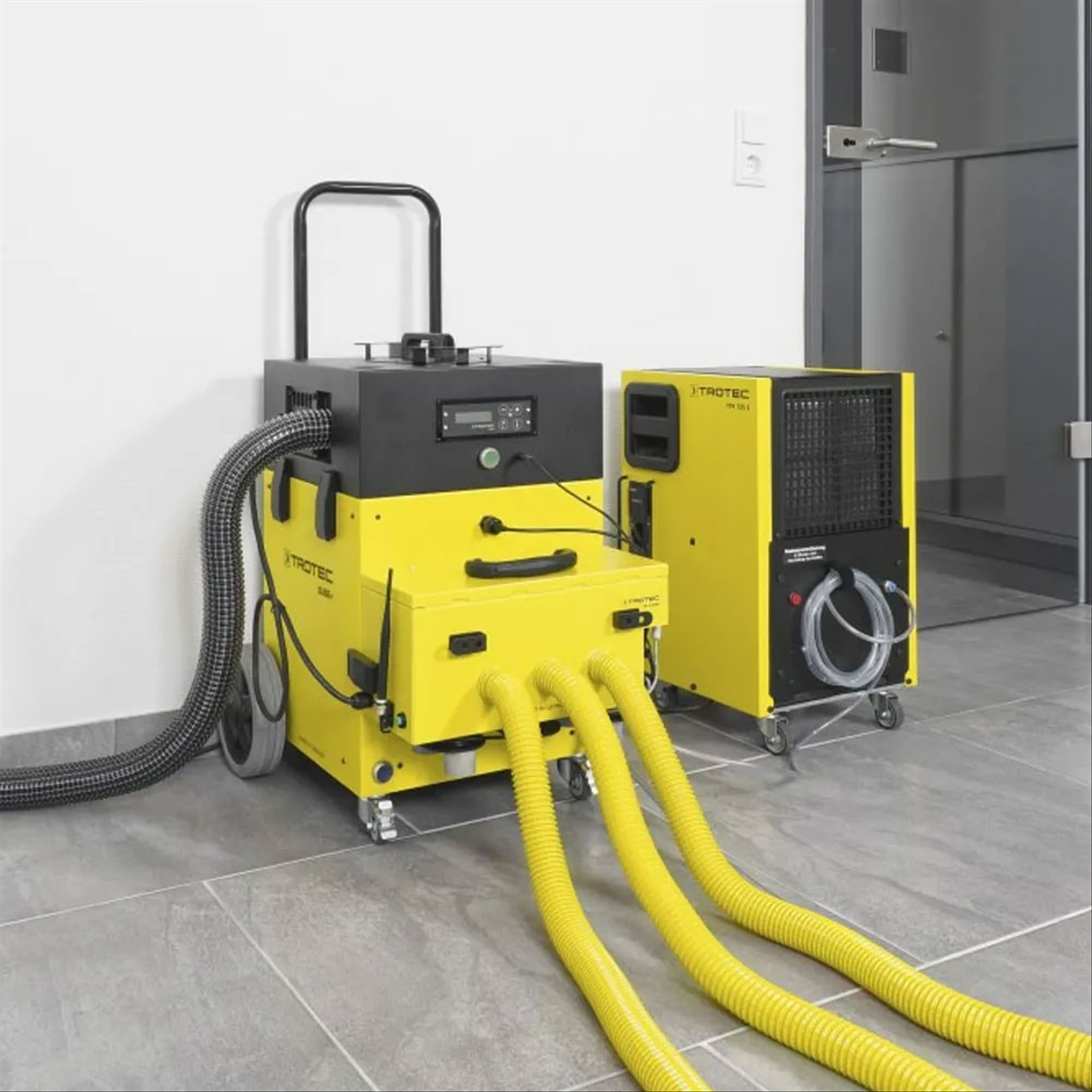

Eine integrierte Service-Steckdose ermöglicht den schnellen Anschluss eines Kondenstrockners oder einer Trocknungs-Steuereinheit. Zusätzlich steht ein 50-mm-Gewindeanschluss zur Prozessluftabfuhr zur Verfügung. Damit lässt sich die Erwärmung der Raumluft während des Trocknungsbetriebs reduzieren.

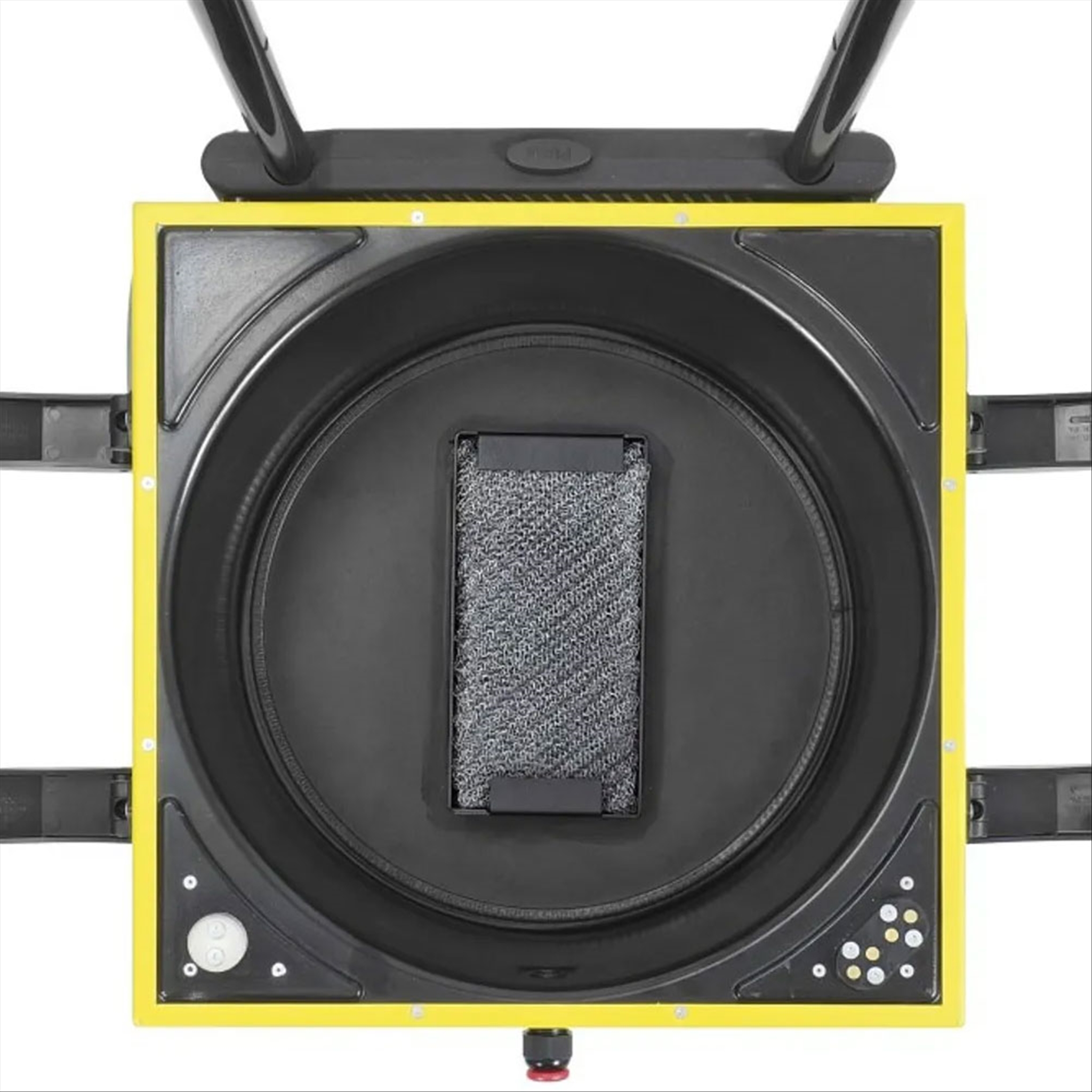

Flexibles Filtersystem und einfache Wartung

Für Anwendungen mit erhöhten Anforderungen an die Luftfiltration kann die Aufnahmehülse der G4-Filtermanschette schnell durch das HEPA-Filtermodul mit kombinierter F8-Vorfiltermanschette ersetzt werden. Die zusätzliche HEPA-Filtrierung kann dadurch gezielt bei Bedarf eingesetzt werden.

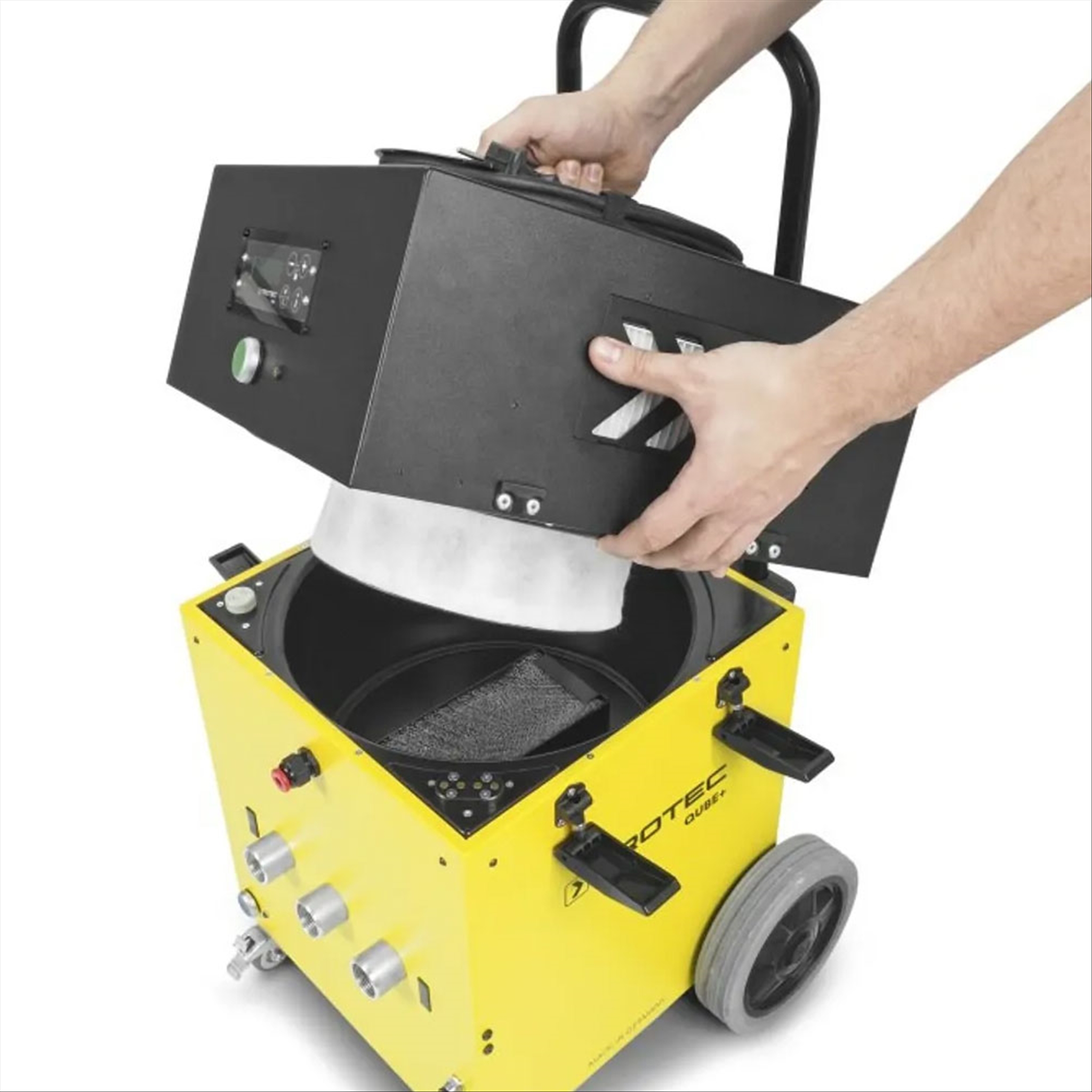

Der wartungsfreundliche Aufbau erleichtert Filterwechsel und Reinigung. Turbomotor, Stromanschluss und wichtige elektrische Komponenten sind im Motordeckel untergebracht, der sich über Schnellverschlüsse abnehmen lässt.

Nach dem Abnehmen des Deckels ist das Unterteil vollständig stromfrei, da keine Kabelverbindungen zwischen Motordeckel und Unterteil bestehen. Dadurch kann die Reinigung ohne zusätzliche elektrische Trennarbeiten durchgeführt werden.

DA-4-Schnittstelle zur Fernüberwachung

Die serienmässige DA-4-Schnittstelle ermöglicht den Datenaustausch mit der Trocknungssteuereinheit DA 4 Qube. In Verbindung mit dieser Steuereinheit lassen sich Gerätedaten vernetzen und Anlagenstatus sowie Trocknungsfortschritt in Echtzeit aus der Ferne überwachen.

Vorteile im Überblick

Lieferumfang und Verbrauchsmaterial

• Wasserabscheider-Bodenfiltermatte, 1 Stück
• G4-Filtermanschette, 1 Stück
• F7-Z-Line-Filter zur Filterung der angesaugten Motorkühlluft, 1 Stück
• 50-mm-Schlauchanschlussstutzen zur Prozessluftabfuhr, 1 Stück
• Wasserabfuhrschlauch, 5 m lang, Ø 12 mm

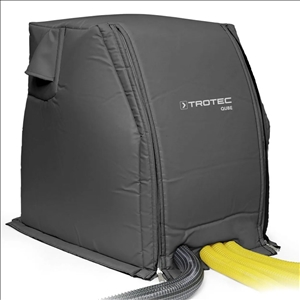

Optionales Zubehör: Allwetter-Schallschutzhaube

Trotec SKU-Nr.: 6100000070

• Geräuschreduzierung um bis zu 5 dB(A)
• Zusätzliche Modulation hoher Frequenzen in subjektiv leiser wahrgenommene Tieftonbereiche
• Leicht abwaschbares, wasserdichtes Material
• Für den Dauerbetrieb in Wohnumgebungen geeignet
• Ideal für die Aussenaufstellung, beispielsweise bei der Flachdachtrocknung
• Schnelle Installation und guter Zugriff durch ein Doppelreissverschlusssystem
• Zu- und Abluftöffnungen unterstützen die Motorkühlung und vermeiden Hitzestaudruck
• Auch bei Verwendung des Qube+ mit aufgesetzter Trocknungs-Steuereinheit DA 4 Qube einsetzbar

Lieferhinweis: Die Schallschutzhaube ist auf Bestellung erhältlich. Die Lieferfrist beträgt in der Regel 7–10 Arbeitstage.

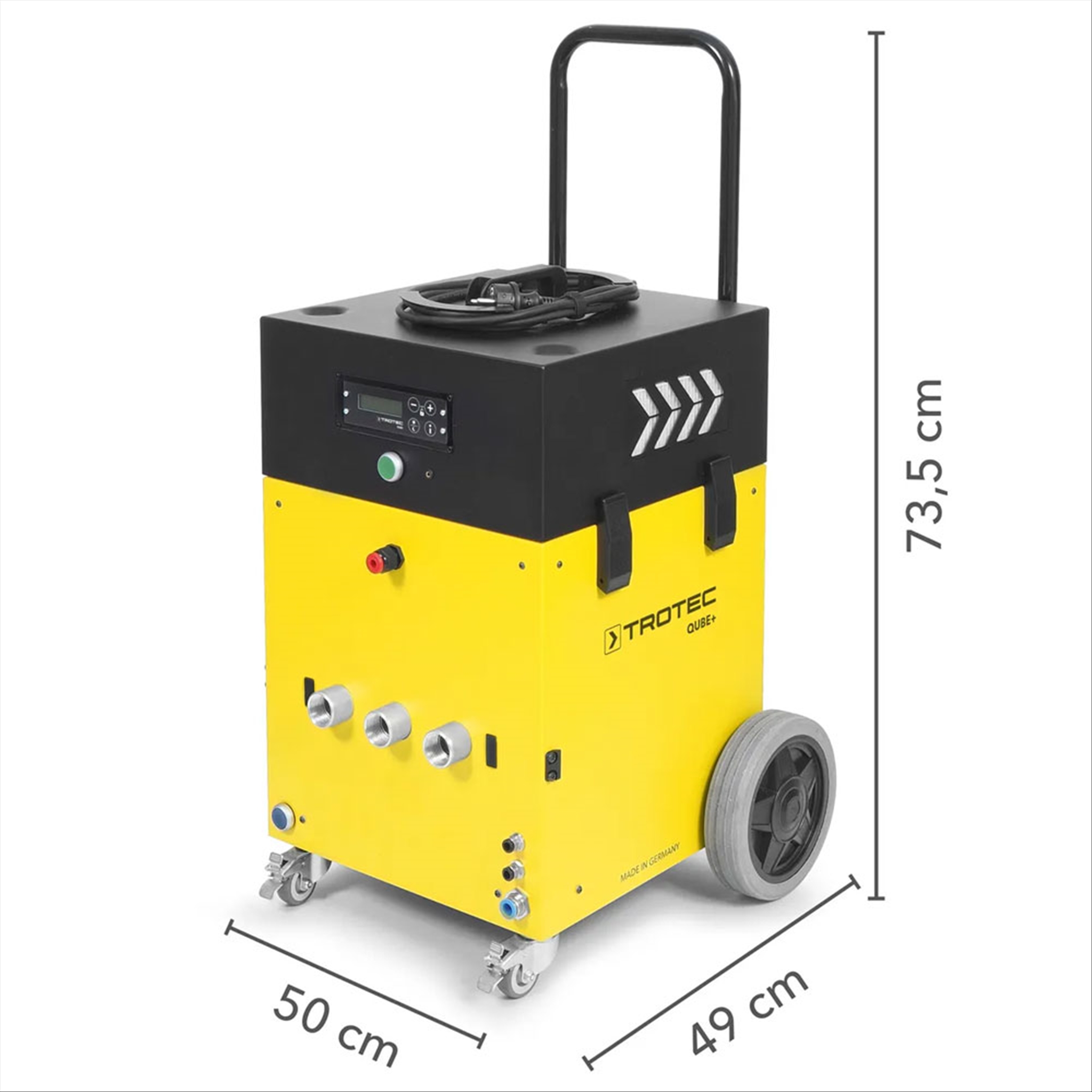

Technische Daten – Trotec Qube+

Dokumente und Downloads

Bedienungsanleitung Deutsch (PDF)
