Trotec Radialventilator TFV900 Ex

18'499.00 CHF
Explosionsgeschützter Radialventilator mit 2150 pa Luftdruck. Optimal für lange Luftförderstrecken in Ex-Schutzzonen mit hohem Gegendruck

Luftvolumen 33'600 m³/h (freiblasend)
Artikel-Nummer:
TP1510002052
Versand / abholbereit:
in Bestellung
Versand Mo-Fr sofort für Bestellung bis 15 Uhr
Die richtige Belüftung ist nicht nur für ein angenehmes Arbeitsklima wichtig, sondern in vielen Bereichen allein schon aus Arbeitsschutzgründen und aufgrund behördlicher Vorgaben zwingend erforderlich. Durch die Belüftung und Entlüftung von Räumen werden schädliche Stoffe wie Farb- bzw. Lackdämpfe, Schweissrauch, Staubteilchen, Kohlenmonoxid, Stickoxid, Kohlendioxid und Wasserdampf abgeführt.

Dieser Ventilator ist für eine grosse Förderleistung in Ex-Schutzbereichen mit hohem Gegendruck auch bei langen Transportwegen über mehrere miteinander verbundene Lufttransportschläuche ausgelegt. Das macht ihn zum idealen Förderventilator für Be- und Entlüftungen in Ex-Schutzzonen der Klasse 2, zum Beispiel bei Tankreinigungen, in Hafenanlagen, Raffinerien, Schächten oder Silos.

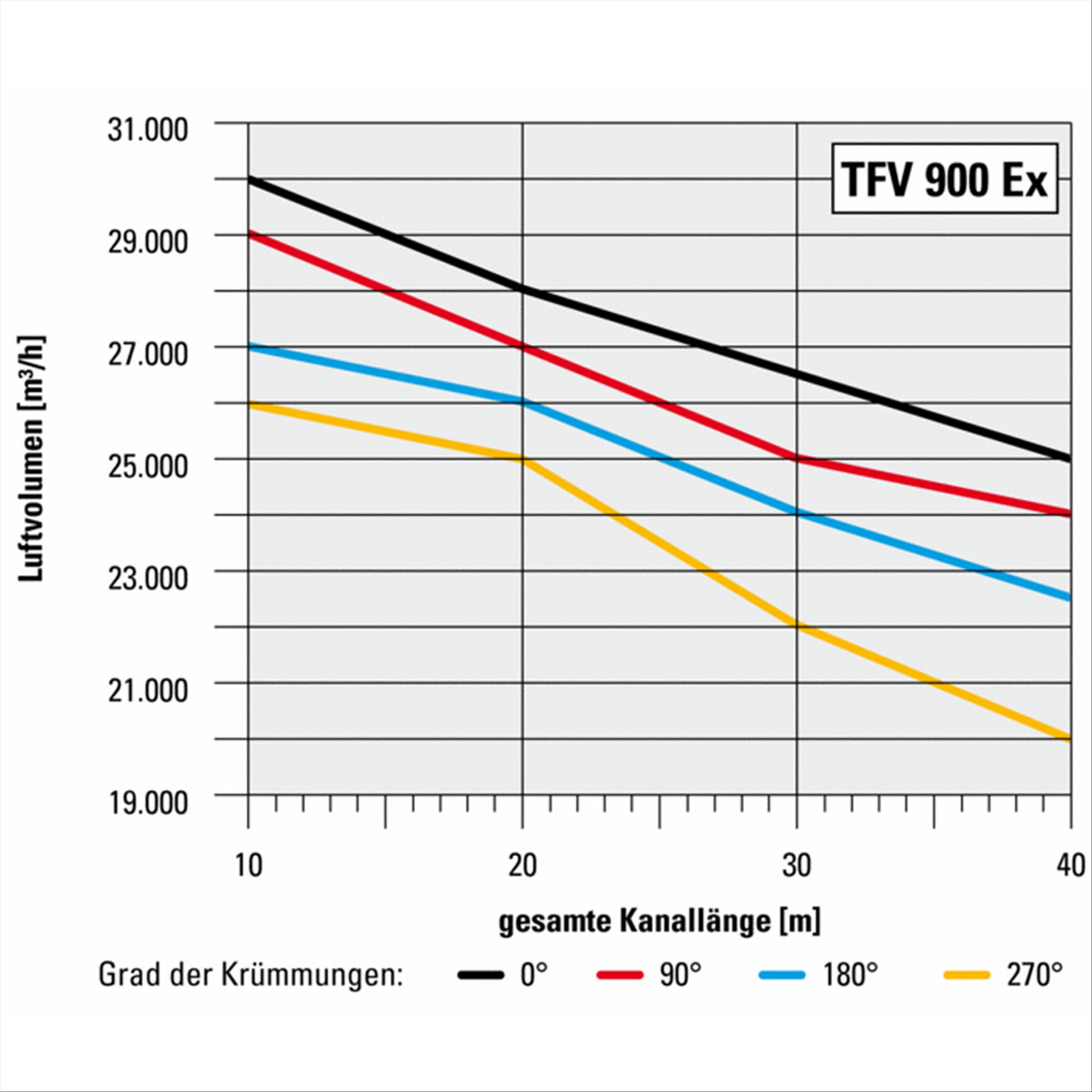

Selbst bei langen Schlauchdistanzen von 50 Metern mit mehreren Bögen garantiert dieser leistungsstarke Radialventilator ein hohes Luftvolumen, denn im Gegensatz zu Axialventilatoren fördert er die Luft senkrecht zur Laufradachse nach dem Prinzip einer Zentrifuge, bei der die Luft nach aussen gepresst und in einem schneckenförmigen Gehäuse verdichtet wird. Und weil der nach ATEX-Richtlinie 2014/34/EU ausgeführte Radialventilator dieses Gerätes in ein robustes, pulverbeschichtetes Stahlgehäuse mit hochbeständiger Zwei-Komponenten-Lackierung integriert ist, macht ihm auch der Einsatz in aggressiven Umgebungen nichts aus. Optional ist das Gehäuse in allen gewünschten Stahlsorten lieferbar.

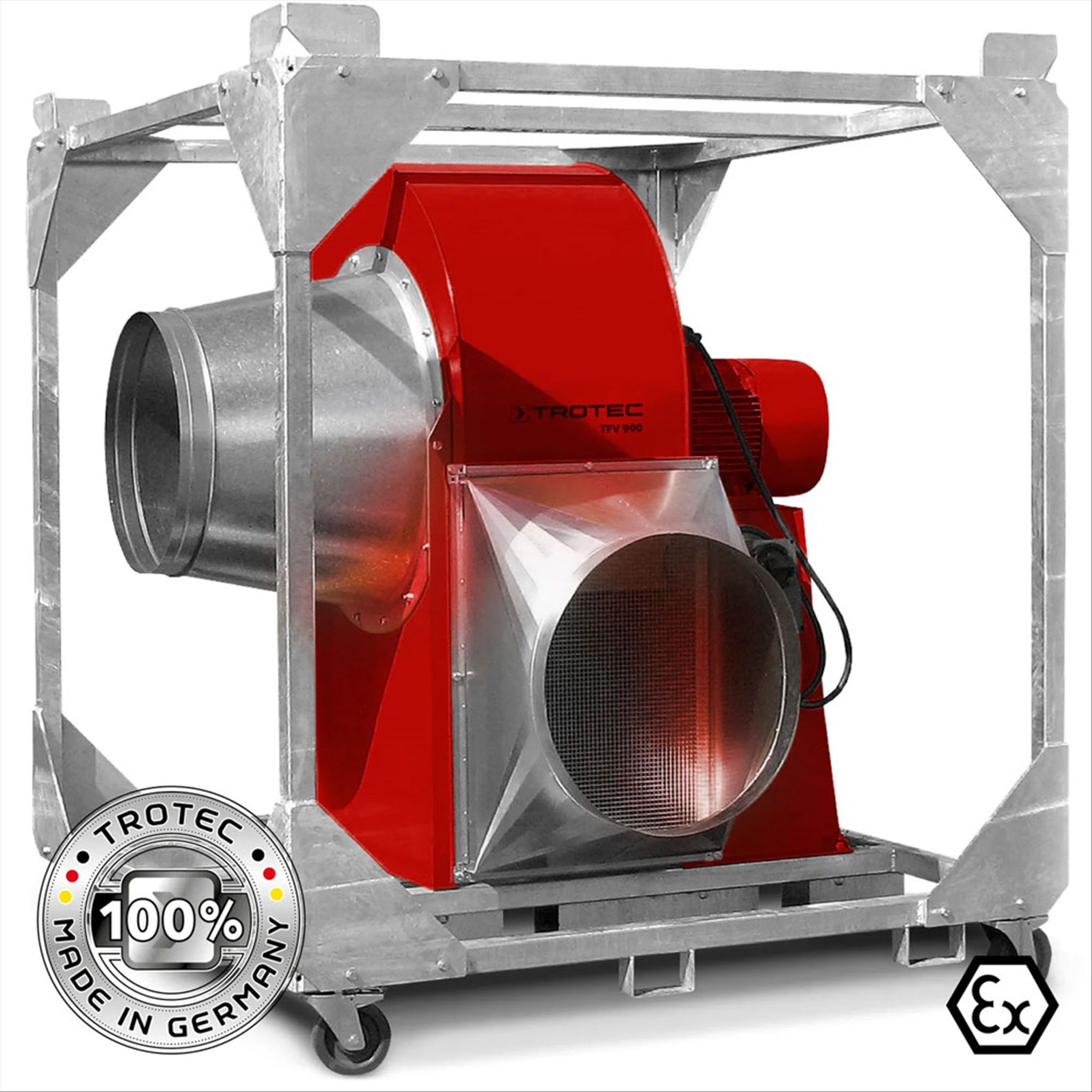

Neben der rahmenlosen Standardversion ist das Gebläse optional auch wie abgebildet inklusive zusätzlichem Rahmengestell aus verzinktem Stahl mit robusten Transportrollen, Gabelstaplerschlitzen und Kranhebeecken erhältlich. Das Transportgestell bietet Ihnen nicht nur ein Höchstmass an Mobilität für Einsätze an häufig wechselnden Standorten, sondern ist bei Transport oder Lagerung auch platzsparend zweifach stapelbar.

Schalter, Kabel und Stecker sind für den Einsatz unter Explosionsgefahr zugelassen. Für Anschlussverlängerungen können passende Kupplungsstecker geliefert werden, die für den Einsatz in den Zonen 1, 2, 21 und 22 zugelassen sind.

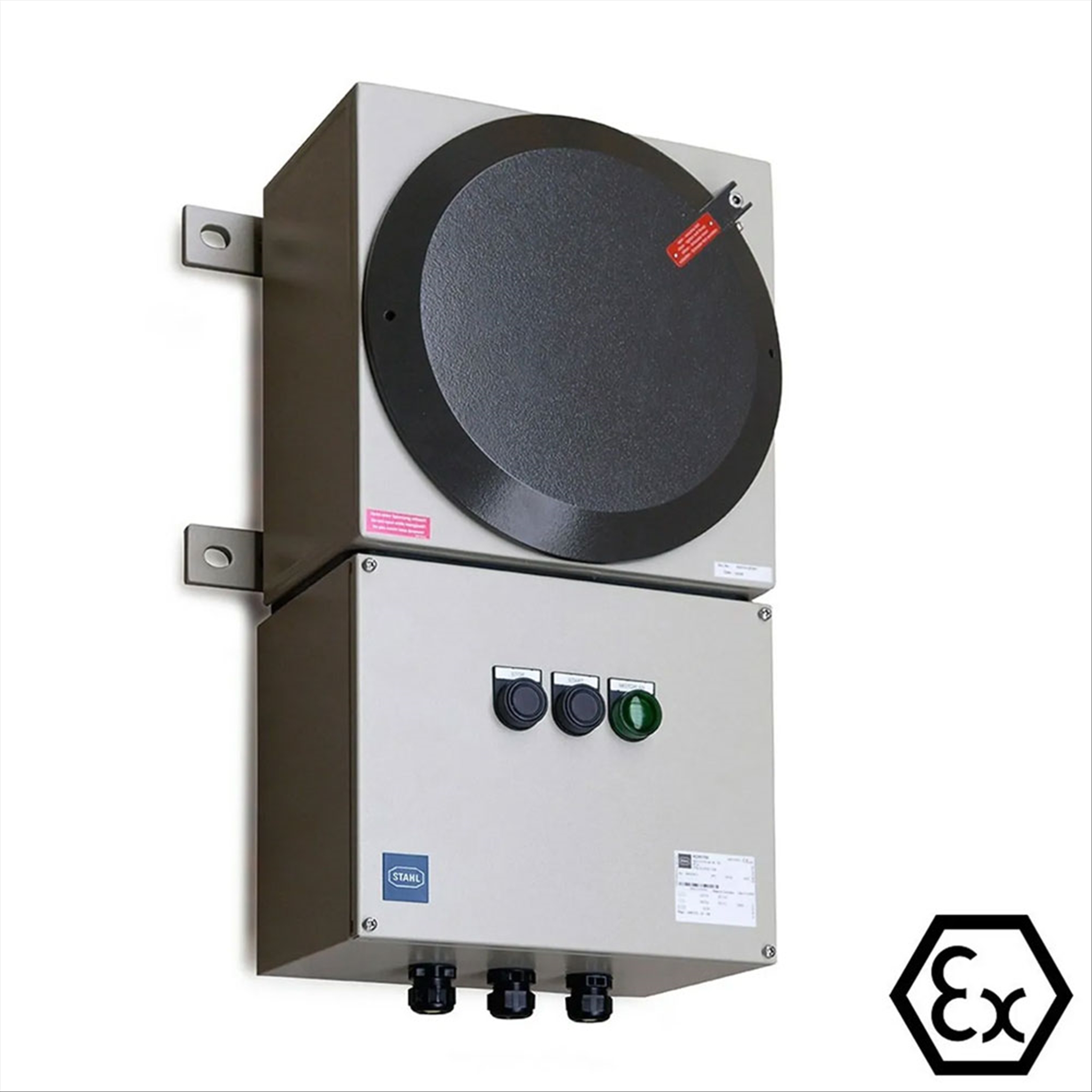

Ausserdem optional erhältlich ist eine Stern-Dreieck-Schützkombination 18.5 kW für EX-Zone 22, 400 V, AC3, IP 55.


Vorteile im Überblick

• Ex-Schutz Gruppe II, Kategorie 3G, Temperaturklasse 4
• Robustes Qualitätsaggregat „made in Germany“ mit hoher Förderleistung
• Spritzwasserdichte Ausführung (IP55)
• Ventilatormotor liegt ausserhalb des Hauptluftstroms
• Kann sowohl an Ansaug- als auch an Ausblaskanäle angeschlossen ­werden
• Stabile Kennlinienbereiche und kontinuierlich hoher Druck
•  Optional auch für Ex-Schutz Gruppe II, Kategorie 2G (Zone 1), Kategorie 2D (Zone 21) und Kategorie 3D (Zone 2) erhältlich

Unter Explosionsschutz versteht man den Schutz vor der Entstehung von Explosionen und deren Auswirkung. Es dient der Verhütung von Schäden durch Anlagen, technische Produkte etc. Der Explosionsschutz umfasst gesetzliche Bestimmungen wie die ATEX-Direktiven der Europäischen Union. Wichtig: Bitte informieren Sie sich über den Einsatz von Ex-geschützten Ventilatoren bei unseren Servicemitarbeitern.


Optionales Zubehör

Im Bild oben sehen Sie das Gebläse in einem passenden Gestell eingebaut. Dieses ist nicht im Lieferumfang enthalten, jedoch auf Anfrage als Zusatz erhältlich.

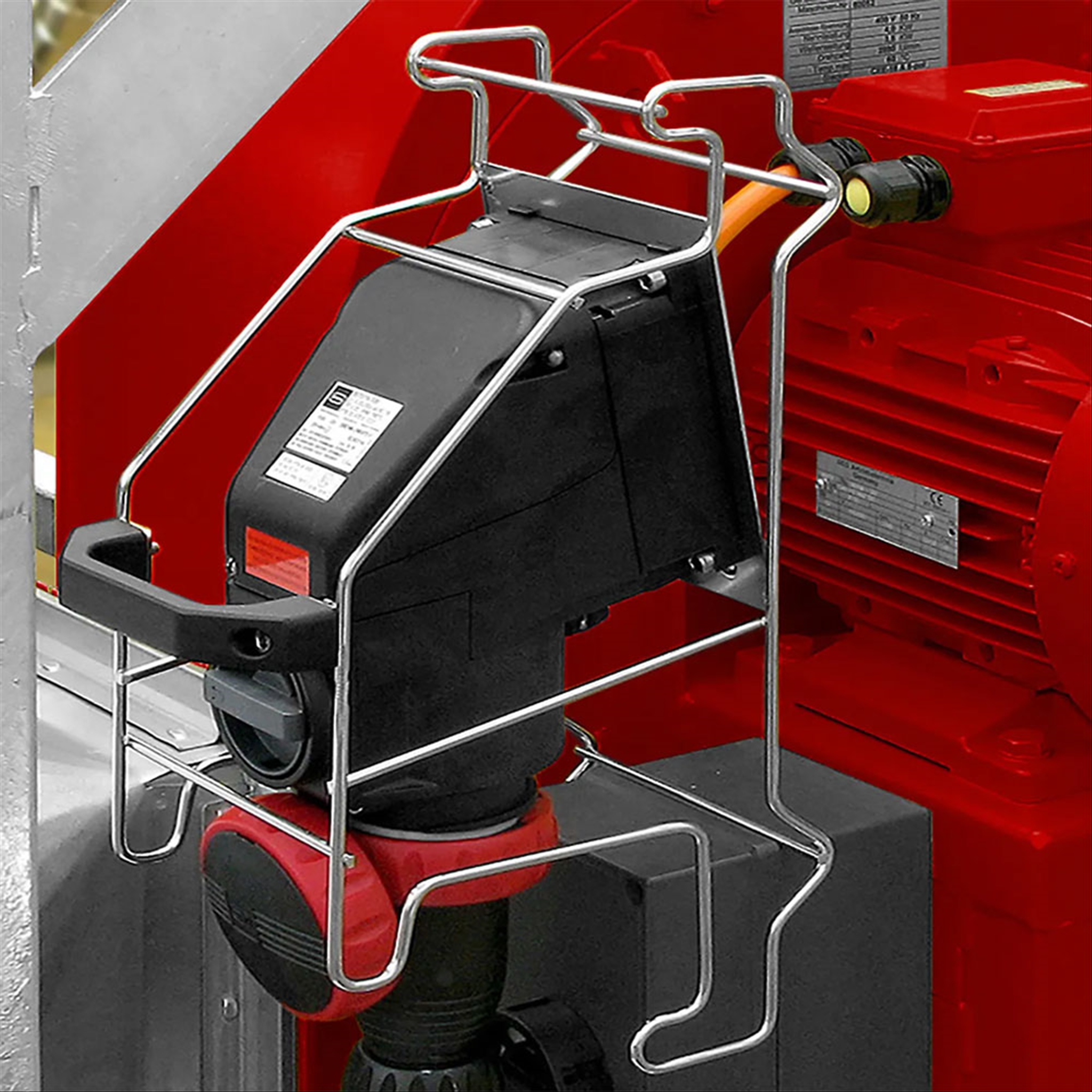

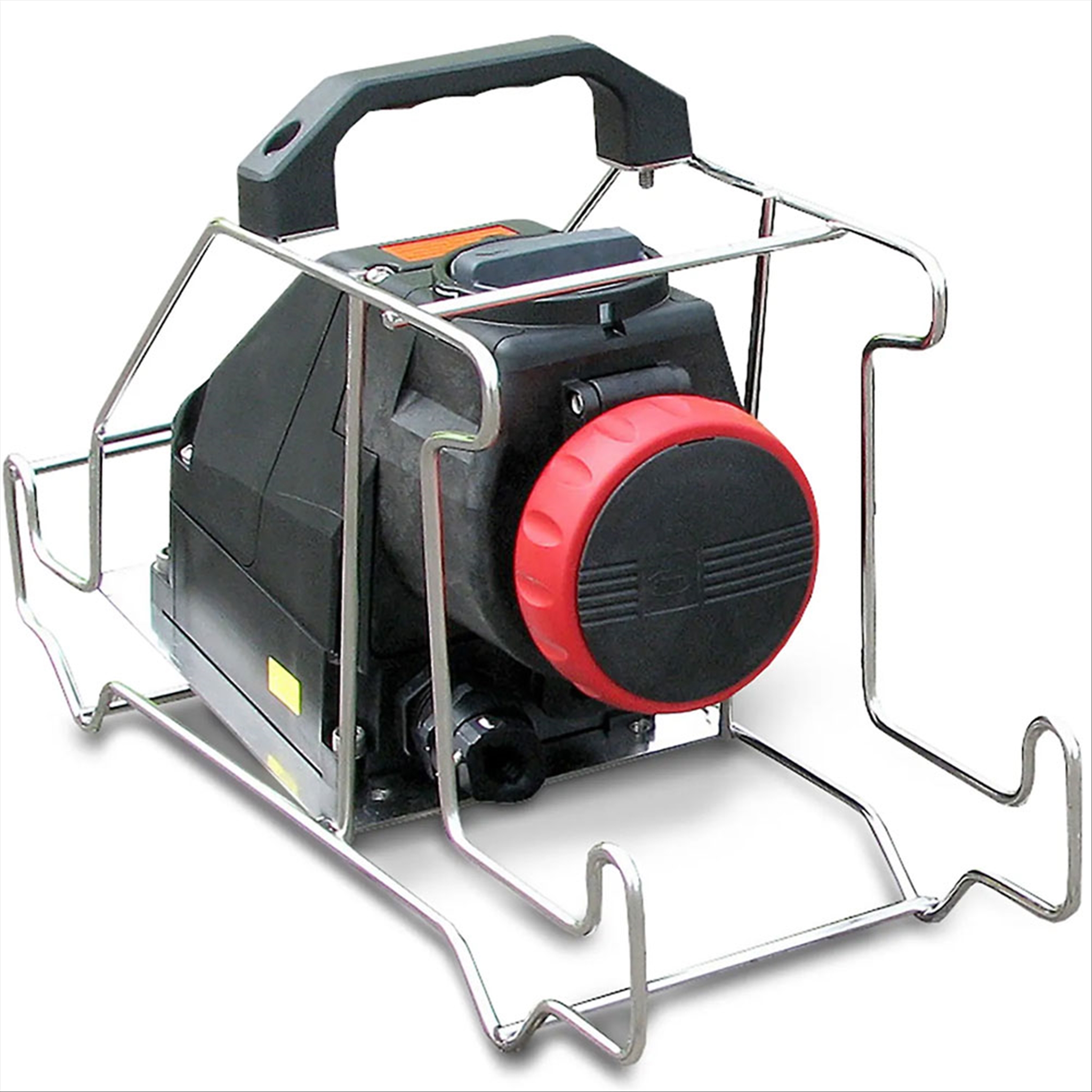

Für Anschlussverlängerungen der Ex-geschützten TFV-Modelle in Explosionsschutzzonen sind optional spezielle Kupplungsstecker erhältlich. Die Adapterkupplungen verfügen über eine Zulassung zum Einsatz in den ­Zonen 1 und 2 (Gasexplosionsschutz) sowie den Zonen 21 und 22 (Staub­explosionsschutz).

Kupplungsadapter ex-geschütztKupplungsadapter ex-geschützt
Einsetzbar für Modell: TFV 600 Ex, 900 Ex
Gas-Explosionsschutz: II 2 G EEx ed (ib) IIC T5
Staub-Explosionsschutz: II 2 D IP 66 T95 °C, T130 °C
Prüfbescheinigung nach Richtlinie: PTB 01 ATEX 1150
Bemessungsbetriebsspannung: max. 690 V
Bemessungsbetriebsstrom: 63 A
Umgebungstemperatur: -20 °C bis +40 °C
Anschluss: fünfpolig, 3P+N+PE, 6h



Technische Daten


Luftmenge 33'600 m³ / Std. (freiblasend)
Luftmenge bei Luftdruck 25'000 m³ / Std. bei 1900 pa
Luftstrom ansaugend und ausblasend
Luftaustrittsgeschwindigkeit 34 Meter pro Sekunde = 122.4 km/h
Gebläsestufen 1
Luftdruck max. 2150 pa
Fördermitteltemperatur 60 °C
Umgebungstemperatur -20 bis 40 °C
Schutzart IP55
Explosionsschutz Zone 2, Klasse II 3G,T4
Netzanschluss 400 V / 50 Hz
Nennstromaufnahme 36 A
Leistungsaufnahme 18'500 W
Empfohlene Absicherung 63 A
Passender Stecker CEE63 A (Kabel + Stecker kundenseitig)
Schlauchanschluss

Ansaugstutzen 630 mm
Ausblasstutzen 630 mm
Schallpegel

82 dB(A) in 1 m Abstand
76 dB(A) in 3 m Abstand
Masse H x B x L 1650 x 1200 x 1770 mm
Gewicht 450 kg (ohne Gestell)
Trotec Artikel-Nr. 1.510.002.052
Garantie 2 Jahre

Zubehör

Trotec SP-AV Schlauch antistatisch 650mm

Trotec SP-AV Schlauch Ø650mm 7.6 m, antistatisch, schwarz

369.00 CHF
Hochfester Luftschlauch antistatisch. Dank kürzerer Spiralabstände auch geeignet für saugseitigen Anschluss zum Transport gasförmiger Medien mit hohem Ansaugdruck.

Länge 7.6 m,  Ø 650 mm
Temperaturbereich -20 °C bis +100 °C
Trotec SP-AP Schlauch antistatisch 650mm

Trotec SP-AP Schlauch Ø650mm 7.6 m, antistatisch, schwarz

389.90 CHF
Robuster Luftschlauch antistatisch. Ideal für ausblasseitigen Anschluss zum Transport gasförmiger Medien.

Länge 7.6 m,  Ø 650 mm
Temperaturbereich -20 °C bis +100 °C
Adapterkupplung explosionsgeschützt 63A

Trotec Adapterkupplung 63A Ex

2'390.00 CHF
Ex Kupplungsstecker für den Einsatz in Ex-Schutzzonen.
Passend zu ex-geschützten Ventilatoren Trotec TFV600 EX und TFV 900 Ex.

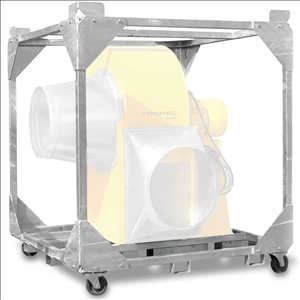

Trotec Radialventilator TFV900ex Rahmengestell - Rollwagen

Trotec TFV 900 (Ex) Rahmengestell

3'699.00 CHF
Fahr- und stapelbares Rahmengestell mit Staplerschlitzen und Hebeösen, Passend zu Ventilator TFV 900 und 900 Ex.

Ähnliche Produkte

Trotec Radialventilator TFV 600 ex

Trotec Radialventilator TFV600 Ex

15'999.00 CHF
Explosionsgeschützter Radialventilator mit 4900 pa Luftdruck. Optimal für lange Luftförderstrecken in Ex-Schutzzonen mit hohem Gegendruck

Luftvolumen 16'000 m³/h (freiblasend)

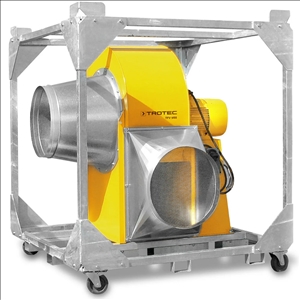

Trotec Radialventilator TFV900
