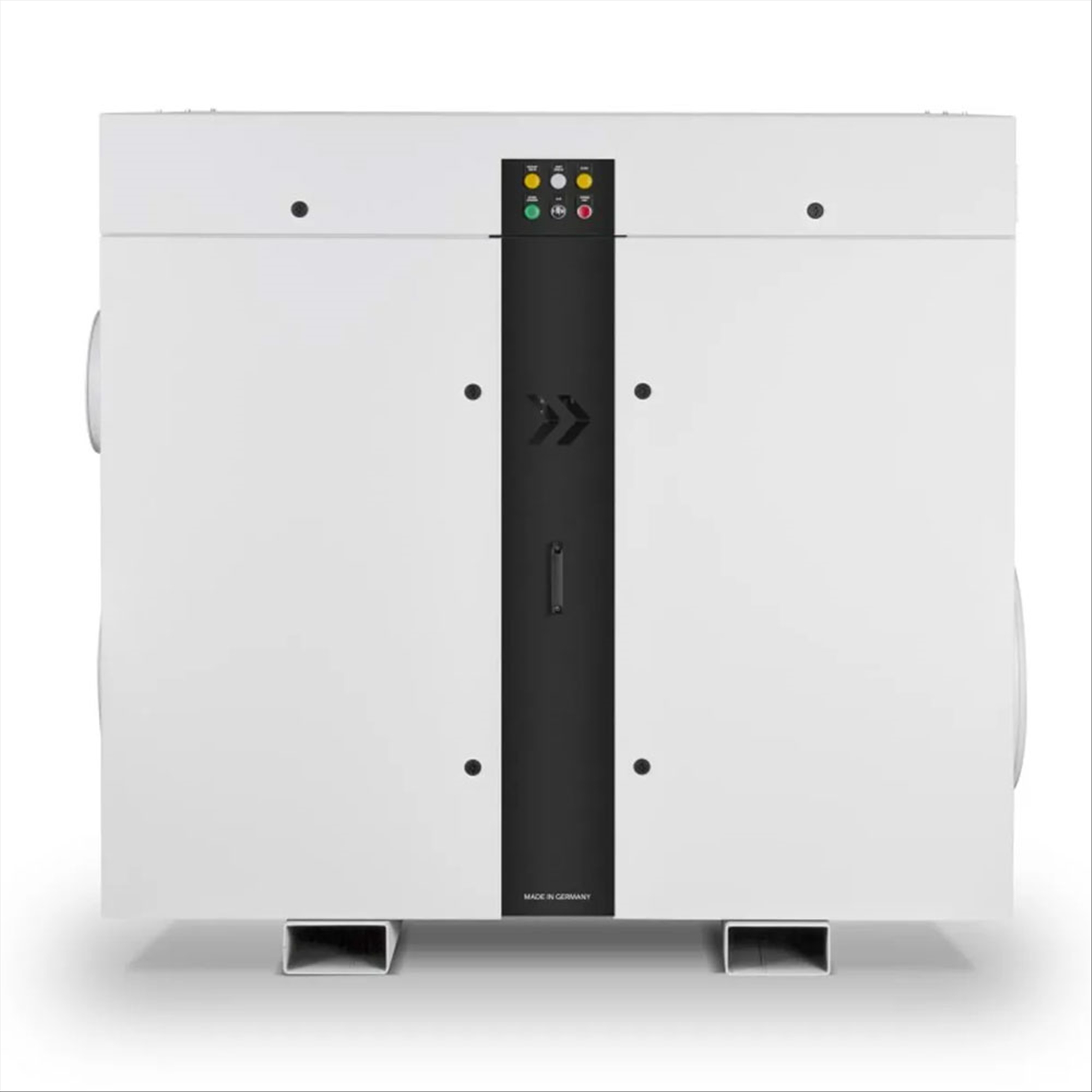

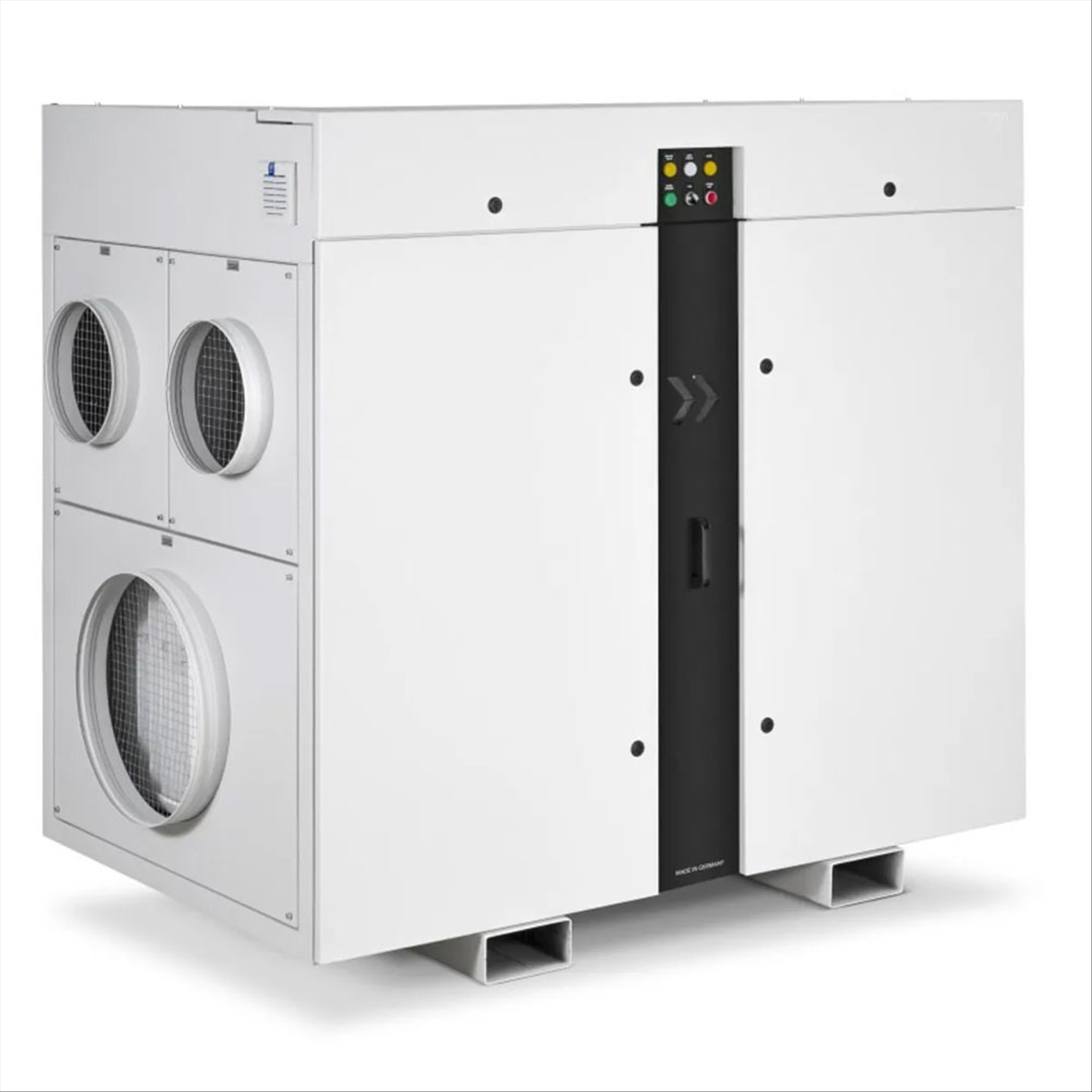

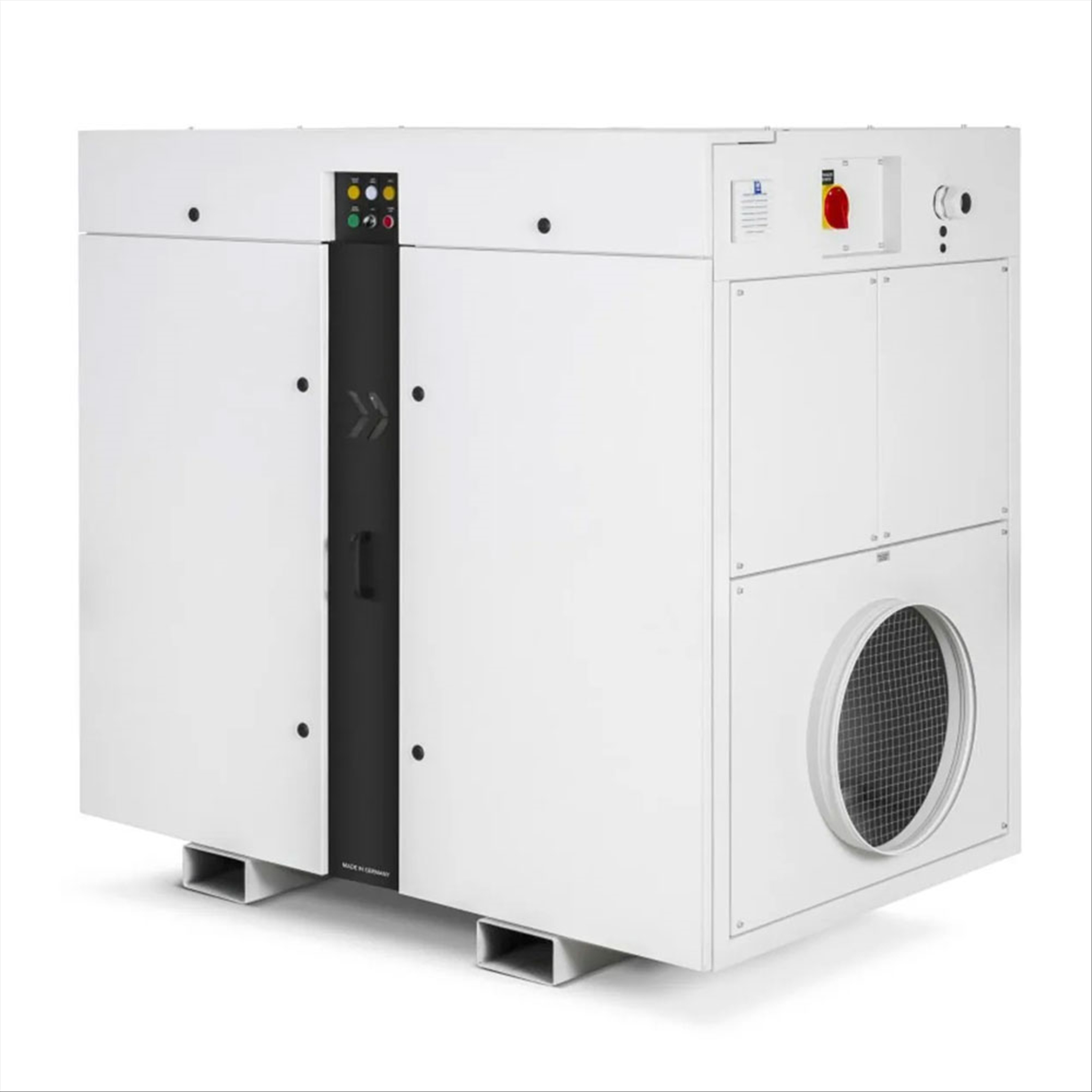

Trotec Adsorptionstrockner TTR5200
Trotec Adsorptionstrockner TTR5200Trotec Adsorptionstrockner TTR5200 Ansaug AusblasTrotec Adsorptionstrockner TTR5200 AusblasTrotec Adsorptionstrockner TTR5200 BedienerfeldTrotec Adsorptionstrockner TTR5200 FilterTrotec Adsorptionstrockner TTR5200 HauptschalterTrotec Adsorptionstrockner TTR5200 MasseTrotec Adsorptionstrockner TTR5200 ReglerAdsorptionstrockner Funktionsprinzip Prozessluft Regenerationsluft

Dantherm TTR 5200 Adsorptionstrockner

Preis auf Anfrage
Qualtativ hochwertiger Luftentfeuchter auf Adsorptionsbasis. Ideal für die Trockenhaltung von Produktionshallen, Gebäuden und Räumen bis tief unter den Gefrierpunkt.

Serienmässig inkl. integrierter Wärmerückgewinnung (WRG)

Entfeuchtung: 698.40 kg pro Tag
Einsatzbereich: -20 bis +40 °C
Artikel-Nummer:
A109815
Versand / abholbereit:
in Bestellung
Versand Mo-Fr sofort für Bestellung bis 15 Uhr

Technische Daten

Betriebsspannung (V):380-400
Dieser wartungsfreundliche Adsorptionsluftentfeuchter mit grosser Trockenluftmenge ist in der Lage, mehrere Hundert Kilogramm Wasser pro Tag zu entziehen.

Das robuste, korrosionsgeschützte Stahlgehäuse in verzinkter und lackierter Ausführung trotzt auch widrigsten Einsatzumgebungen und eignet sich optimal zur Trocken­haltung, Gasentfeuchtung oder Trockenlufterzeugung in der Chemie-, Pharma- und Lebensmittelindustrie sowie im Maschinen­bau, aber auch zur Senkung von Eis- und Frostbildung in Tiefkühlzonen oder zum Schutz feuchtesensibler Lagerware.

Er eignet sich zum Beispiel zur:

• Vermeidung von Korrosionsschäden durch Kondenswasser
• Gewährleistung bestmöglicher Verarbeitungsqualität feuchtesensibler Lagerware
• Eisfreihaltung von Kühlzonen
• beschleunigten Trocknung Ihrer Produkte


Perfekt im Flow

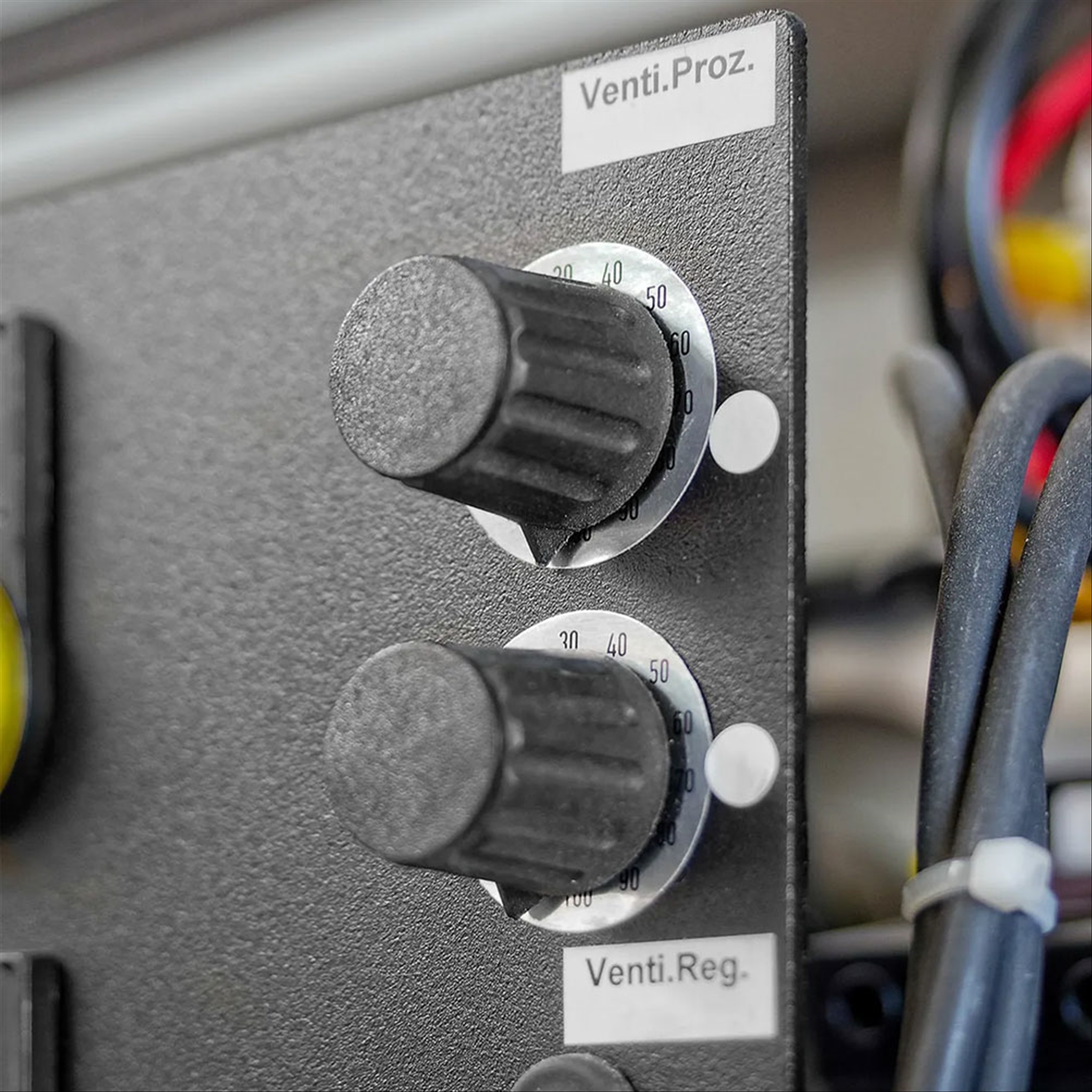

Die Hochleistungs-Ventilatoren werden von energiesparenden EC-Motoren angetrieben, deren Drehzahl sich unabhängig voneinander mittels"Duoventic"-Regler justieren lässt. Dank dieser integrierter Luftmengenregulierung können Sie das Trocknungsaggregat ohne jegliche Umbaumassnahmen schnell und bedarfsgerecht für jede Anforderung konfigurieren: Extrem trockene Luft mit niedrigem Luftstrom, grössere Mengen Trockenluft oder maximale Umluftleistung mit moderatem Trockenluftanteil.


Flowmatic S hält den Volumenstrom zuverlässig im Soll

Der Entfeuchter ist serienmässig mit einer "Flowmatic-S"-Volumenstromregelung ausgestattet, welche sensorgestützt automatisch Druckverluste erfasst und kompensiert. Die Regelung des Volumenstroms bzw. Druckes ist hierbei via Steuersignal beliebig einstellbar. Sobald sie Abweichungen registriert, steuert sie dagegen und garantiert so eine gleichbleibende Haltung des vorgegebenen Volumenstroms bzw. Druckes. Damit steht Ihnen permanent ein konstanter Trockenluftstrom in der gewünschten Menge zur Verfügung.


Hohe Trockenluftleistung auch bei tiefem Taupunkt

Die Adsorptionsluftentfeuchter der TTR-Serie machen sich das Dampfdruckgefälle zwischen der feuchten Luft und einem hygroskopischem Sorptionsmittel zunutze, welches in einem Trockenrad eingearbeitet ist, das über eine extrem grosse Oberflächenstruktur verfügt. Dieses Verfahren gewährleistet hohe Entfeuchtungsleistung auch bei geringer Luftfeuchte und niedrigen Lufttemperaturen.


TTR-Trisorp-Dual-Prinzip

Zwei getrennte Luftführungen von leiten Prozess- und Regenerationsluft durch je einen Ventilator. Die zu entfeuchtende Prozessluft wird mithilfe eines Ventilators angesaugt und durchströmt den Entfeuchtungssektor des sich fortlaufend drehenden Trockenrades, wo ihr die enthaltene Feuchtigkeit durch Bindung im Sorptionsmittel entzogen wird. Von dort strömt sie als Trockenluft zum Luftaustritt.

Beim Durchströmen des Heizregisters wird die Luft stark aufgeheizt und kann so dessen Feuchte abbauen. Anschliessend passiert sie den Regenerationssektor, wo sie die im Silikagel gebundene Feuchtigkeit wieder aufnehmen und über den Feuchtluft-Austritt nach aussen leiten kann.


Serienmässige integrierte Wärmerückgewinnung (WRG)

Ein grosses Plus der TTR-Adsorptionstrockner ist die bereits serienmässig integrierte Wärmerückgewinnung. Diese spart je nach Umgebungsbedingungen 20 - 50 % Energie. So liegt die Einsparung bei 20° C und 60% relativer Luftfeuchtigkeit (also bei "normalen" Raumkonditionen) bei ca. 50 %.  Vom Prinzip her wird die Regenerationsluft ebenfalls mit einem separaten Ventilators angesaugt und durch den Spülsektor geführt. Da sich das Trockenrad aufgrund frei werdender Adsorptionswärme und der Regenerationswärme erhitzt, dient der Spülsektor zur Wärmerückgewinnung und Kühlung des Trockenrades. Dies reduziert den erforderlichen Energieeinsatz und verbessert die Entfeuchtungsleistung insbesondere auch bei tieferen Taupunkten.


Konfigurierbare Luftrichtungsumkehr

Ein praktisches Detail für den stationären Industrieeinsatz, insbesondere bei verrohrter Installation, ist die konfigurierbare Luftumkehr der TTR-Aggregate, denn gerade bei solchen Anwendungen müssen sich neue oder zusätzliche Geräte flexibel in bestehende Prozesse integrieren lassen.

Das Luftentfeuchtergehäuse ist bereits werkseitig für den spiegelverkehrten Aufbau der Luftführung vorbereitet, sodass dieses Gerät unabhängig von der Prozessluftrichtung stets mit der Bedienseite zum Anwender aufgestellt werden kann. Auf Wunsch lässt sich die Luftrichtung optional per Modulumkehr bedarfsgerecht auf Ihre individuellen Abläufe anpassen. Rechts Trockenluft ausblasen und links die Feuchtluft abführen oder umgekehrt.


Vielfältige Einsatzmöglichkeiten

Aufgrund seiner sehr hohen Entfeuchtungsleistung im Permanentbetrieb auch bei niedrigen Taupunkten eignet sich das dieser Entfeuchter für vielfältige Anwendungsbereiche, zum Beispiel:

• Förderluftvorentfeuchtung zum Erhalt der Riesel- und Fliessfähigkeit hygroskopischer Produkte in Lager-, Förder- und Dosiersystemen
• Prozessluftentfeuchtung für Gasturbinen und Feuchteregulierung in Gasverteilerstationen
• Eisfreihaltung von Gefriertunneln und Tiefkühllagern
• Luftentfeuchtung oder Prozesslufttrocknung in Bereichen der chemischen und pharmazeutischen Industrie, Elektronik- und Halbleiterindustrie oder Lebensmittelindustrie
• Vermeidung von Schwitzwasserbildung, Materialveränderungen, oder Granulatverklumpungen bei der Kunststoffverarbeitung
• Prozesslufttrocknung und Anlagenentfeuchtung in der Stahlindustrie
• Lufttrockenhaltung und Taupunktkontrolle in Kühlhäusern
• Lufttrockenhaltung wassertechnischer Einrichtungen und Pumpstationen
• Klimakonditionierung von Munitionsdepots oder wehrtechnischen Ausrüstungslagern
• Luftentfeuchtung und Taupunktkontrolle in Reinst- und Trockenräumen
• Klimakonditionierung im Trockenluftlager oder in Holzlagerhallen


Mehrwert ohne Mehrpreis

Der Trockner ist bereits serienmässig mit zahlreichen Funktionen und Merkmalen ausgestattet, die Ihnen zuverlässigen Betrieb, einfache Handhabung und hohe Standzeiten mit geringem Wartungsaufwand garantieren:

• SPS-Steuermodul Millenium für präzises Energiemanagement
• Flowmatic-Volumenstromregelung
• Rotordrehkontrolle (Rotor und Antrieb)
• Übertemperatur-Sicherheitssystem mit Wieder-Einschaltsperre (Regenerationsluft)
• Betriebstemperatur-Management (Regenerationsluft)
• G4-Luftfilter in Z-Line-Ausführung mit elektronischer Überwachung und Sammel-Warnleuchte
• Anschlussklemmen extern Ein/Aus und Anschlussklemmen Hygrostat
• Potenzialfreie Kontakte für Betrieb, Störung und Filter
• Konfigurierbare Luftrichtungsumkehr
• Robustes und wartungsfreundliches Stahlgehäuse, verzinkt und lackiert

Darüber hinaus lässt sich das Gerät durch vielzählige Ausstattungsoptionen passgenau für Ihren individuellen Bedarf ausrüsten.


Mögliche Zusatzoptionen

• Edelstahlgehäuse
• Feuchte-/Temperaturregelung
• Taupunkt-Sensor -80 °C ... +20 °C
• Touchbildschirm zur Gerätebedienung
• Fernanbindung GSM
• Fernanbindung WLAN
• Wärmetauscher-Modul
• Dampferhitzer für Regenerationsluft
• Gaserhitzer für Regenerationsluft
• Elektro-Nacherhitzer für Trockenluft
• Externer Hygrostat HG 120
• Externer Hygrostat HG 125
• Transportrahmen (stapelbar), mit Rollen


Vorteile im Überblick

• Hohe Entfeuchtungsleistung auch bei tiefen Taupunkten
• Robustes Stahlgehäuse, verzinkt und lackiert
• Zuverlässiger Silikagel-Sorptionsrotor
• Konfigurierbare Luftrichtungsumkehr (Umbau mit geringem Aufwand)
• Duoventic-Steuerung* – für jeden Ventilator ist dessen Leistung mittels Potenziometer individuell einstellbar
• SPS-Steuereinheit Millenium
• Flowmatic-Regelung zur konstanten Sollwert-Haltung von vorgegebenem Volumenstrom bzw. Druck
• TTR-Trisorp-Dual-Prinzip mit getrennter Führung von Prozess- und Regenerationsluft für einen druckneutralen Umluftbetrieb
• Elektrische Regenerationsheizung
• Filterüberwachung (je Luftstrom und Sammel-Warnleuchte)
• Durch vielfältige Ausstattungsoptionen für so gut wie jeden Einsatzzweck individuell konfigurierbar

*Per Duoventic ist die Leistung für jeden Ventilator mittels Potenziometer unabhängig einstellbar, bauseits sind hierzu keine Drosselorgane notwendig

Hinweis: Dieses Gerät ist baugleich unter den Marken "Trotec" und "Dantherm" erhältlich.


Technische Daten

Trockenluft
Entfeuchtung bei 20°C/60% r.F.

29.1 kg/Std. = 698.4 kg/Tag
Luftmenge freiblasend 5800 m³/h
Nennluftmenge 5200 m³/h
externe Pressung 400 Pa
Anschluss Einlass Ø 500 mm
Anschluss Auslass Ø 500 mm

Regenerationluft
Nennluftmenge

1050 m³/h
externe Pressung 300 Pa
Anschluss Einlass Ø 300 mm
Anschluss Auslass Ø 300 mm

Arbeitsprinzip TTR-Trisorp-Dual
Umgebungstemperatur -20 bis +40 °C
Umgebungsfeuchte (nicht betauend) 0 - 100 % r.F.
Netzanschluss 380 - 480 V/50 - 60 Hz
Nennstromaufnahme 60 A
Installierte Leistung 40 kW
Heizleistung 36 kW
empfohlene Absicherung 63A
Elektroanschluss Klemmenanschluss
Geeignet für Dauerbetrieb ja

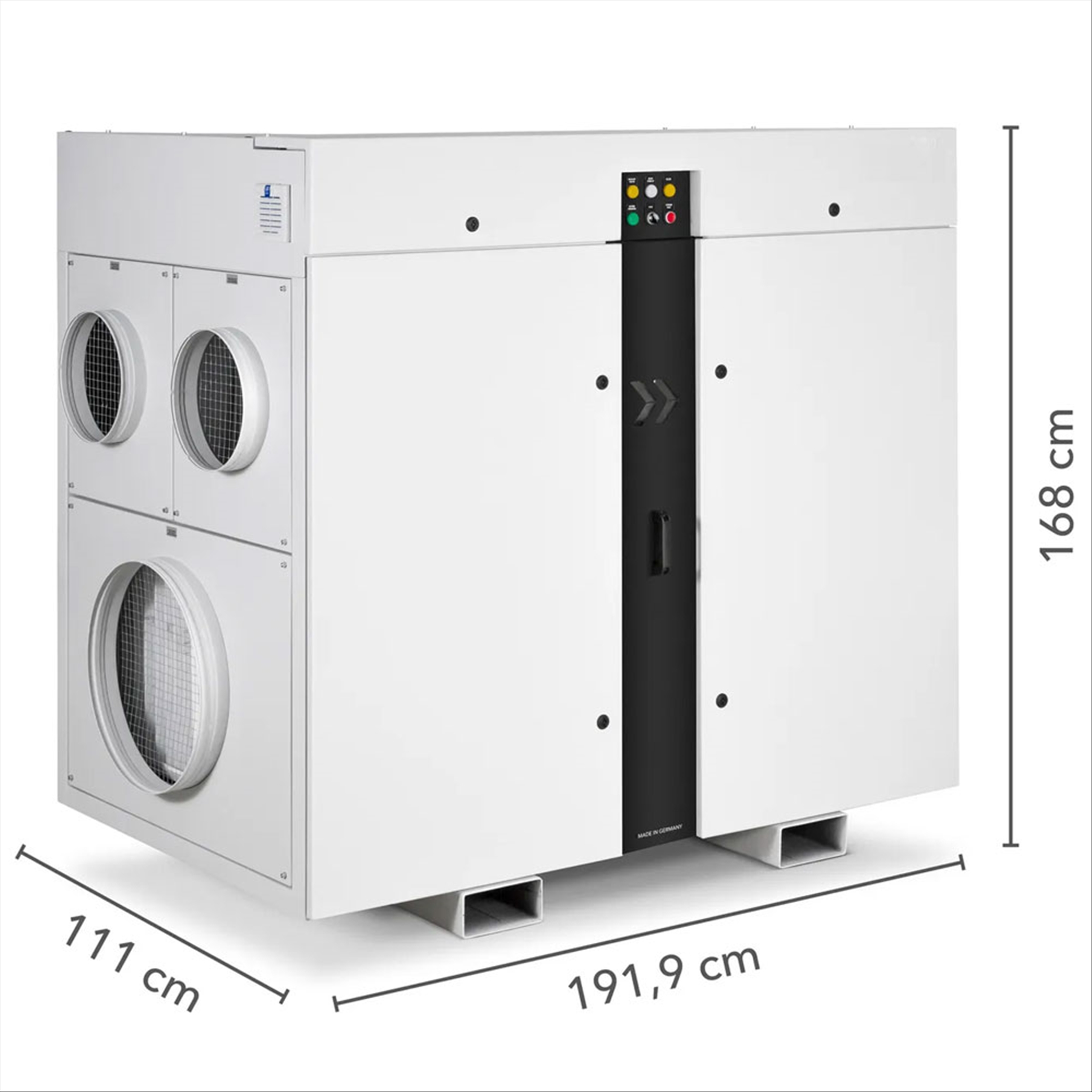

Abmessungen H x B x L 1680 x 1110 x 1919 mm
Gewicht 680 kg
Produktionsland Deutschland
Trotec Artikel-Nr. 1.110.000.182
Garantie 2 Jahre
