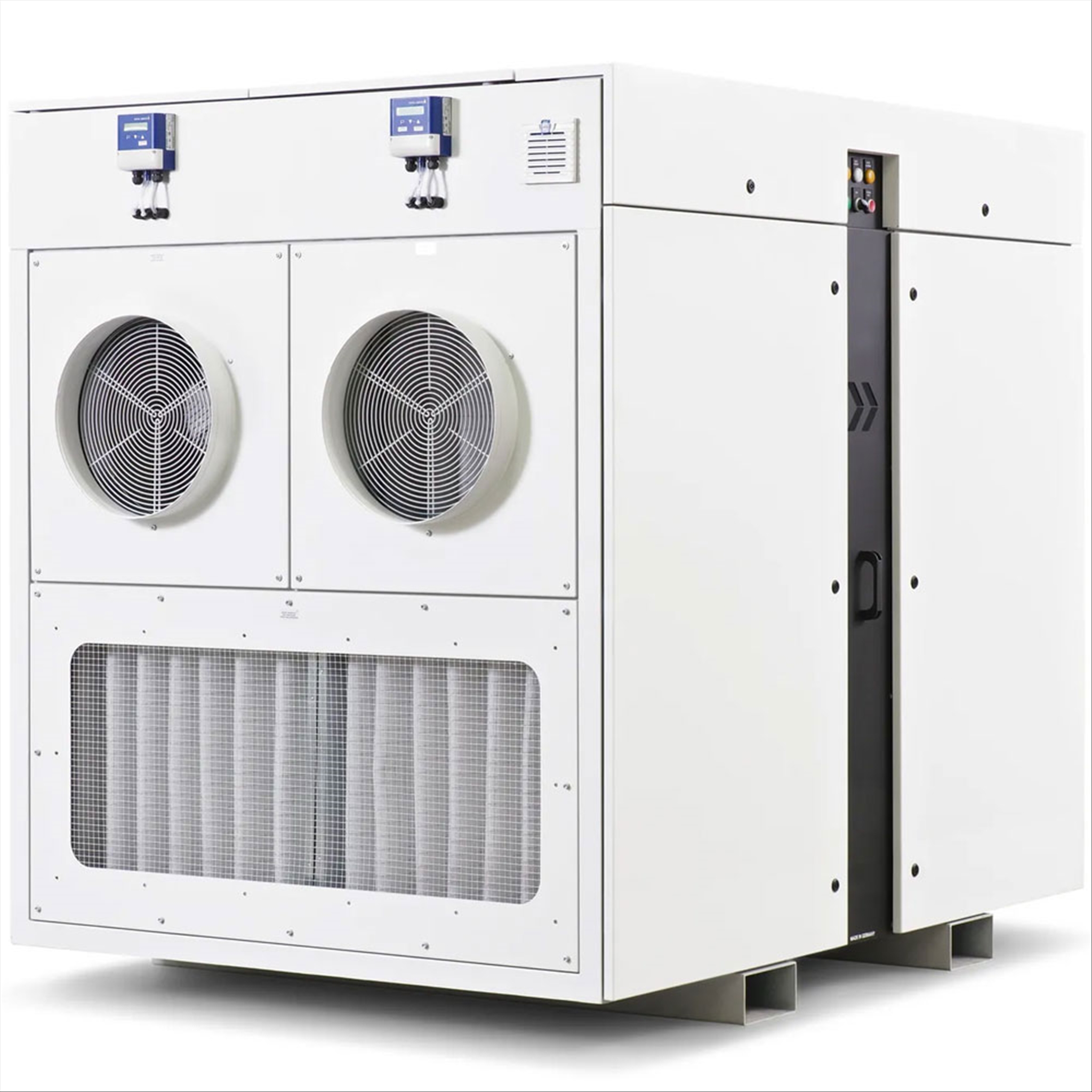

Dantherm TTR12000 Adsorptionstrockner

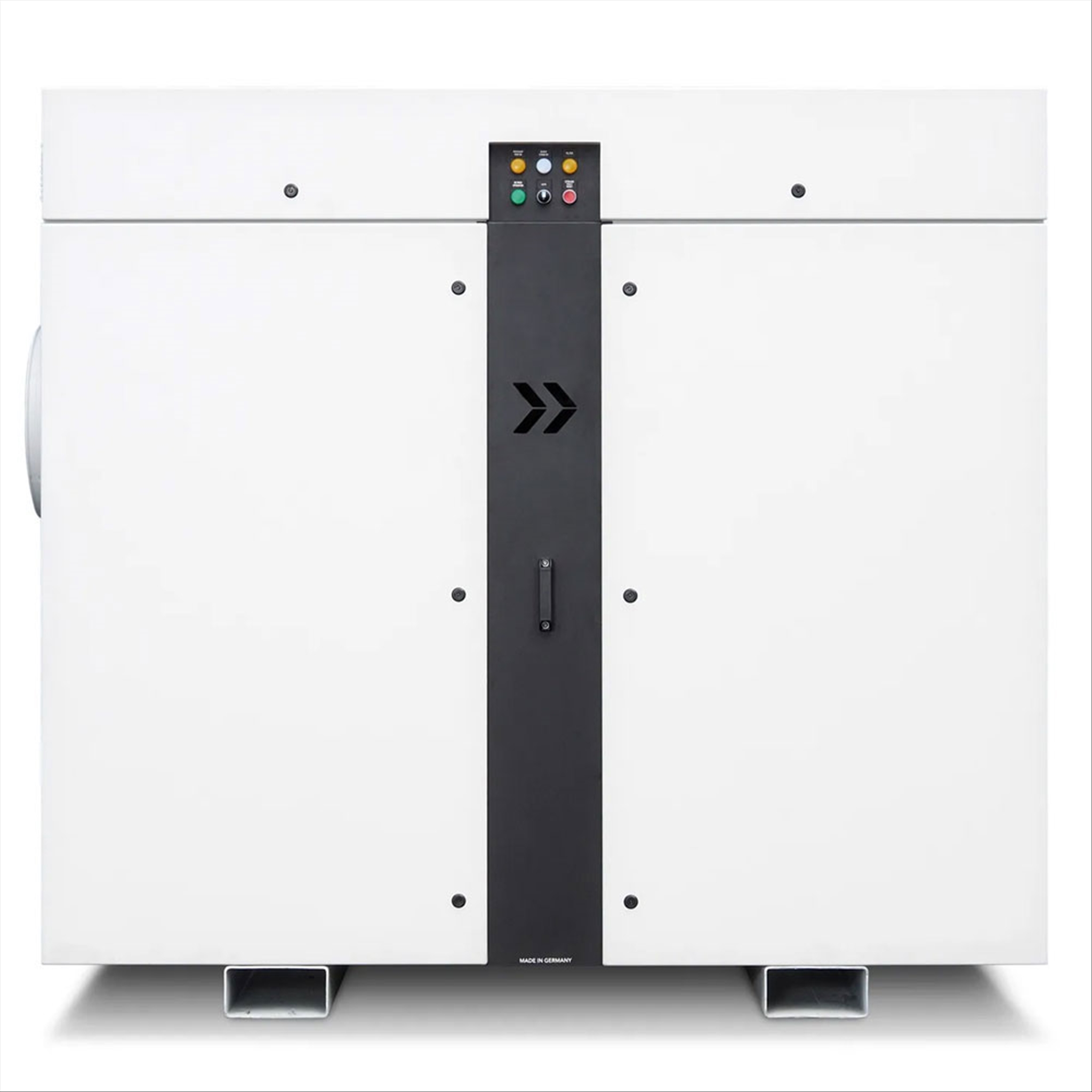

Dantherm Adsorptionstrockner TTR12000 Bedienerfeld

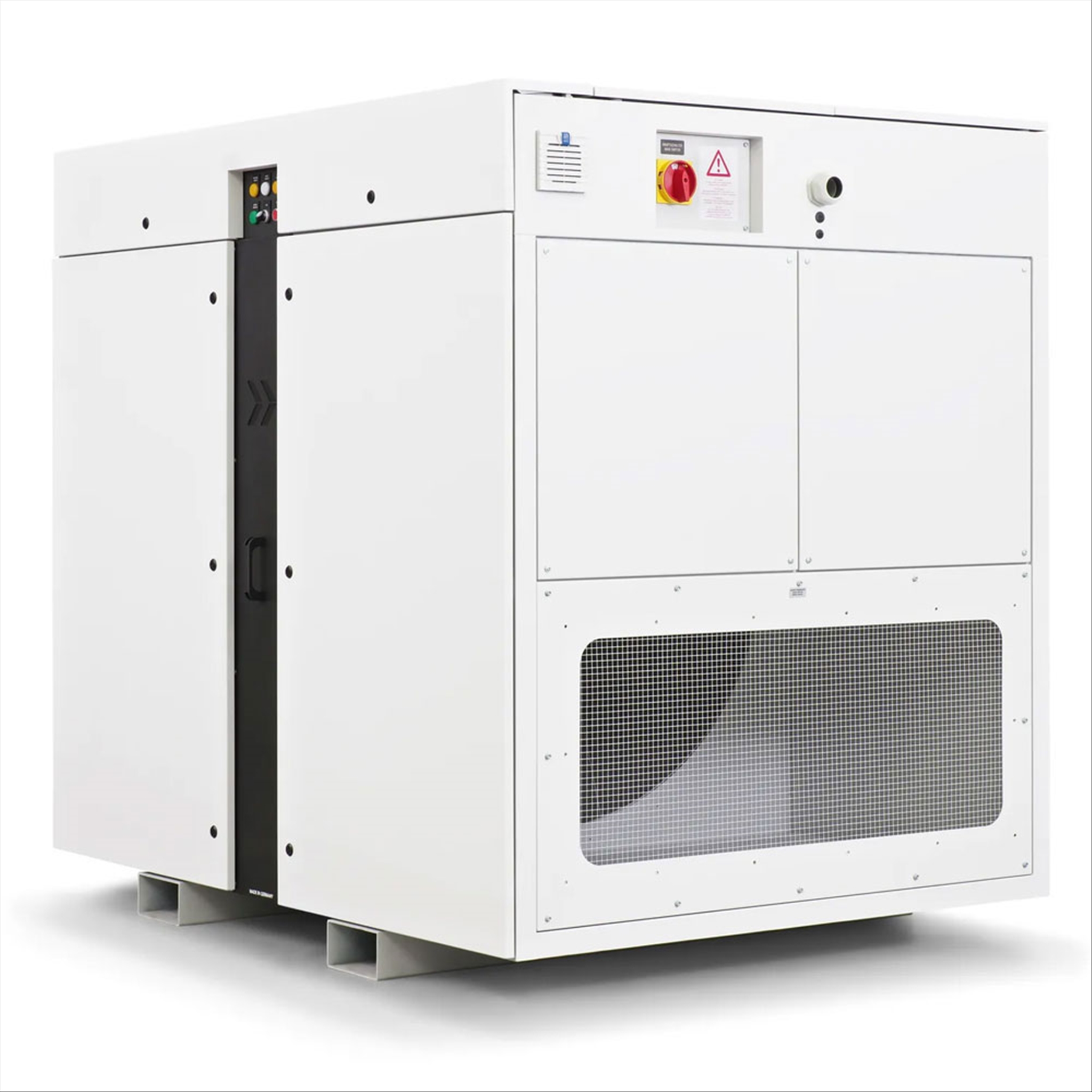

Dantherm Adsorptionstrockner TTR12000 Luftaustritt

Dantherm Adsorptionstrockner TTR12000 Masse

Adsorptionstrockner Funktionsprinzip TTR

Dantherm TTR12000 Adsorptionstrockner

Preis auf Anfrage

Qualtativ hochwertiger Luftentfeuchter auf Adsorptionsbasis. Ideal für die Trockenhaltung von Produktionshallen, Gebäuden und Räumen bis tief unter den Gefrierpunkt.

Serienmässig inkl. integrierter Wärmerückgewinnung (WRG)

Entfeuchtung: 1596 kg pro Tag
Einsatzbereich: -20 bis +40 °C

Artikel-Nummer:

A109819

Versand / abholbereit:

in Bestellung

Versand Mo-Fr sofort für Bestellung bis 15 Uhr

Haben Sie eine Frage zum Artikel?

Technische Daten

Betriebsspannung (V):380-400

Beschreibung Downloads

Umfangreich ausgestatteter Adsorptionstrockner mit immenser Entfeuchtungsleistung von 66.5 kg pro Stunde. Optimal für sehr hohen Trockenluftbedarf selbst in kühlen Umgebungen mit tiefen Taupunkten.

Er eignet sich zum Beispiel zur:

• zur permanentem Trockenhaltung von Gebäuden

• zur Gasentfeuchtung oder Trockenluftproduktion in der Chemie-, Arznei- und Lebensmittelindustrie sowie im Maschinenbau

• zum Schutz von Maschinen, Inventar und Gebäuden vor Korrosion, Kondensat- oder Schimmelbildung, zum Beispiel in wassertechnischen Einrichtungen oder elektrischen Schaltzentralen.

Perfekt im Flow

Die Hochleistungs-Ventilatoren werden von energiesparenden EC-Motoren angetrieben, deren Drehzahl sich unabhängig voneinander mittels"Duoventic"-Regler justieren lässt. Dank dieser integrierter Luftmengenregulierung können Sie das Trocknungsaggregat ohne jegliche Umbaumassnahmen schnell und bedarfsgerecht für jede Anforderung konfigurieren: Extrem trockene Luft mit niedrigem Luftstrom, grössere Mengen Trockenluft oder maximale Umluftleistung mit moderatem Trockenluftanteil.

Flowmatic S hält den Volumenstrom zuverlässig im Soll

Der Entfeuchter ist serienmässig mit einer "Flowmatic-S"-Volumenstromregelung ausgestattet, welche sensorgestützt automatisch Druckverluste erfasst und kompensiert. Die Regelung des Volumenstroms bzw. Druckes ist hierbei via Steuersignal beliebig einstellbar. Sobald sie Abweichungen registriert, steuert sie dagegen und garantiert so eine gleichbleibende Haltung des vorgegebenen Volumenstroms bzw. Druckes. Damit steht Ihnen permanent ein konstanter Trockenluftstrom in der gewünschten Menge zur Verfügung.

Hohe Trockenluftleistung auch bei tiefem Taupunkt

Die Adsorptionsluftentfeuchter der TTR-Serie machen sich das Dampfdruckgefälle zwischen der feuchten Luft und einem hygroskopischem Sorptionsmittel zunutze, welches in einem Trockenrad eingearbeitet ist, das über eine extrem grosse Oberflächenstruktur verfügt. Dieses Verfahren gewährleistet hohe Entfeuchtungsleistung auch bei geringer Luftfeuchte und niedrigen Lufttemperaturen.

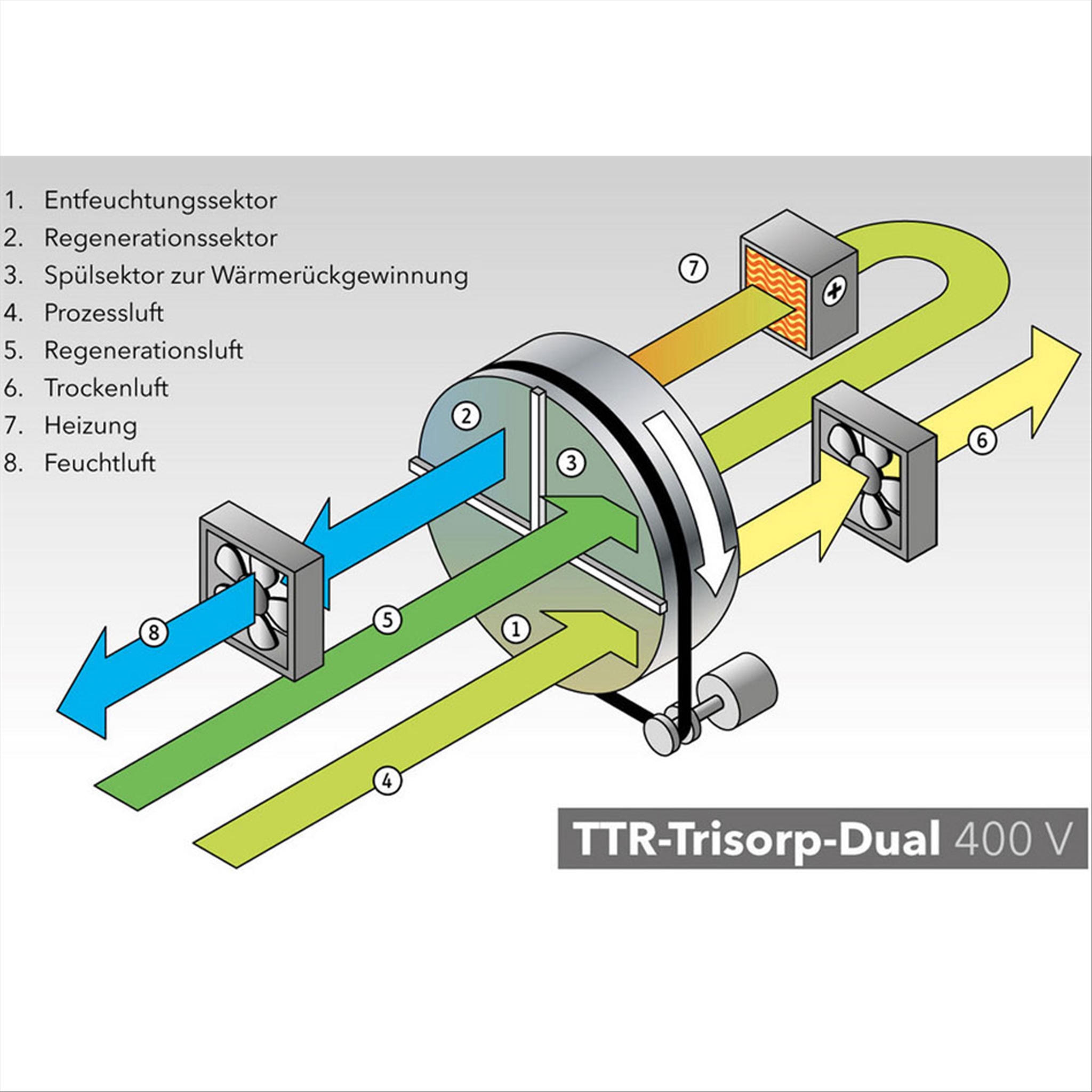

TTR-Trisorp-Dual-Prinzip

Zwei getrennte Luftführungen von leiten Prozess- und Regenerationsluft durch je einen Ventilator. Die zu entfeuchtende Prozessluft wird mithilfe eines Ventilators angesaugt und durchströmt den Entfeuchtungssektor des sich fortlaufend drehenden Trockenrades, wo ihr die enthaltene Feuchtigkeit durch Bindung im Sorptionsmittel entzogen wird. Von dort strömt sie als Trockenluft zum Luftaustritt.

Beim Durchströmen des Heizregisters wird die Luft stark aufgeheizt und kann so dessen Feuchte abbauen. Anschliessend passiert sie den Regenerationssektor, wo sie die im Silikagel gebundene Feuchtigkeit wieder aufnehmen und über den Feuchtluft-Austritt nach aussen leiten kann.

Serienmässige integrierte Wärmerückgewinnung (WRG)

Ein grosses Plus der TTR-Adsorptionstrockner ist die bereits serienmässig integrierte Wärmerückgewinnung. Diese spart je nach Umgebungsbedingungen 20 - 50 % Energie. So liegt die Einsparung bei 20° C und 60% relativer Luftfeuchtigkeit (also bei "normalen" Raumkonditionen) bei ca. 50 %. Vom Prinzip her wird die Regenerationsluft ebenfalls mit einem separaten Ventilators angesaugt und durch den Spülsektor geführt. Da sich das Trockenrad aufgrund frei werdender Adsorptionswärme und der Regenerationswärme erhitzt, dient der Spülsektor zur Wärmerückgewinnung und Kühlung des Trockenrades. Dies reduziert den erforderlichen Energieeinsatz und verbessert die Entfeuchtungsleistung insbesondere auch bei tieferen Taupunkten.

Konfigurierbare Luftrichtungsumkehr

Ein praktisches Detail für den stationären Industrieeinsatz, insbesondere bei verrohrter Installation, ist die konfigurierbare Luftumkehr der TTR-Aggregate, denn gerade bei solchen Anwendungen müssen sich neue oder zusätzliche Geräte flexibel in bestehende Prozesse integrieren lassen.

Das Luftentfeuchtergehäuse ist bereits werkseitig für den spiegelverkehrten Aufbau der Luftführung vorbereitet, sodass dieses Gerät unabhängig von der Prozessluftrichtung stets mit der Bedienseite zum Anwender aufgestellt werden kann. Auf Wunsch lässt sich die Luftrichtung optional per Modulumkehr bedarfsgerecht auf Ihre individuellen Abläufe anpassen. Rechts Trockenluft ausblasen und links die Feuchtluft abführen oder umgekehrt.

Vielfältige Einsatzmöglichkeiten

Aufgrund seiner sehr hohen Entfeuchtungsleistung im Permanentbetrieb auch bei niedrigen Taupunkten eignet sich das dieser Entfeuchter für vielfältige Anwendungsbereiche, zum Beispiel:

• Förderluftvorentfeuchtung zum Erhalt der Riesel- und Fliessfähigkeit hygroskopischer Produkte in Lager-, Förder- und Dosiersystemen
• Prozessluftentfeuchtung für Gasturbinen und Feuchteregulierung in Gasverteilerstationen
• Eisfreihaltung von Gefriertunneln und Tiefkühllagern
• Luftentfeuchtung oder Prozesslufttrocknung in Bereichen der chemischen und pharmazeutischen Industrie, Elektronik- und Halbleiterindustrie oder Lebensmittelindustrie
• Vermeidung von Schwitzwasserbildung, Materialveränderungen, oder Granulatverklumpungen bei der Kunststoffverarbeitung
• Prozesslufttrocknung und Anlagenentfeuchtung in der Stahlindustrie
• Lufttrockenhaltung und Taupunktkontrolle in Kühlhäusern
• Lufttrockenhaltung wassertechnischer Einrichtungen und Pumpstationen
• Klimakonditionierung von Munitionsdepots oder wehrtechnischen Ausrüstungslagern
• Luftentfeuchtung und Taupunktkontrolle in Reinst- und Trockenräumen
• Klimakonditionierung im Trockenluftlager oder in Holzlagerhallen

Mehrwert ohne Mehrpreis

Der Trockner ist bereits serienmässig mit zahlreichen Funktionen und Merkmalen ausgestattet, die Ihnen zuverlässigen Betrieb, einfache Handhabung und hohe Standzeiten mit geringem Wartungsaufwand garantieren:

• SPS-Steuermodul Millenium für präzises Energiemanagement
• Flowmatic-Volumenstromregelung
• Rotordrehkontrolle (Rotor und Antrieb)
• Übertemperatur-Sicherheitssystem mit Wieder-Einschaltsperre (Regenerationsluft)
• Betriebstemperatur-Management (Regenerationsluft)
• G4-Luftfilter in Z-Line-Ausführung mit elektronischer Überwachung und Sammel-Warnleuchte
• Anschlussklemmen extern Ein/Aus und Anschlussklemmen Hygrostat
• Potenzialfreie Kontakte für Betrieb, Störung und Filter
• Konfigurierbare Luftrichtungsumkehr
• Robustes und wartungsfreundliches Stahlgehäuse, verzinkt und lackiert

Darüber hinaus lässt sich das Gerät durch vielzählige Ausstattungsoptionen passgenau für Ihren individuellen Bedarf ausrüsten.

Mögliche Zusatzoptionen

• Edelstahlgehäuse
• Feuchte-/Temperaturregelung
• Taupunkt-Sensor -80 °C ... +20 °C
• Touchbildschirm zur Gerätebedienung
• Fernanbindung GSM
• Fernanbindung WLAN
• Wärmetauscher-Modul
• Dampferhitzer für Regenerationsluft
• Gaserhitzer für Regenerationsluft
• Elektro-Nacherhitzer für Trockenluft
• Externer Hygrostat HG 120
• Externer Hygrostat HG 125
• Transportrahmen (stapelbar), mit Rollen

Vorteile im Überblick

• Hohe Entfeuchtungsleistung auch bei tiefen Taupunkten

• Robustes Stahlgehäuse, verzinkt und lackiert
• Zuverlässiger Silikagel-Sorptionsrotor
• Konfigurierbare Luftrichtungsumkehr (Umbau mit geringem Aufwand)

• Duoventic-Steuerung* – für jeden Ventilator ist dessen Leistung mittels Potenziometer individuell einstellbar
• SPS-Steuereinheit Millenium
• Flowmatic-Regelung zur konstanten Sollwert-Haltung von vorgegebenem Volumenstrom bzw. Druck
• TTR-Trisorp-Dual-Prinzip mit getrennter Führung von Prozess- und Regenerationsluft für einen druckneutralen Umluftbetrieb
• Elektrische Regenerationsheizung
• Filterüberwachung (je Luftstrom und Sammel-Warnleuchte)
• Durch vielfältige Ausstattungsoptionen für so gut wie jeden Einsatzzweck individuell konfigurierbar

*Per Duoventic ist die Leistung für jeden Ventilator mittels Potenziometer unabhängig einstellbar, bauseits sind hierzu keine Drosselorgane notwendig

Hinweis: Dieses Gerät ist baugleich unter den Marken "Trotec" und "Dantherm" erhältlich.

Technische Daten

Trockenluft Entfeuchtung bei 20°C/60% r.F.	66.5 kg/Std. = 1596 kg/Tag
Luftmenge freiblasend	12'500 m³/h
Nennluftmenge	11'800 m³/h
externe Pressung	300 Pa
Anschluss Einlass Ø	700 mm
Anschluss Auslass Ø	700 mm

Regenerationluft Nennluftmenge	2380 m³/h
externe Pressung	300 Pa
Anschluss Einlass Ø	400 mm
Anschluss Auslass Ø	400 mm

Arbeitsprinzip	TTR-Trisorp-Dual
Umgebungstemperatur	-20 bis +40 °C
Umgebungsfeuchte (nicht betauend)	0 - 100 % r.F.
Netzanschluss	380 - 480 V/50 - 60 Hz
Nennstromaufnahme	129 A
Installierte Leistung	89 kW
Heizleistung	81 kW
empfohlene Absicherung	160A
Elektroanschluss	Klemmenanschluss
Geeignet für Dauerbetrieb	ja

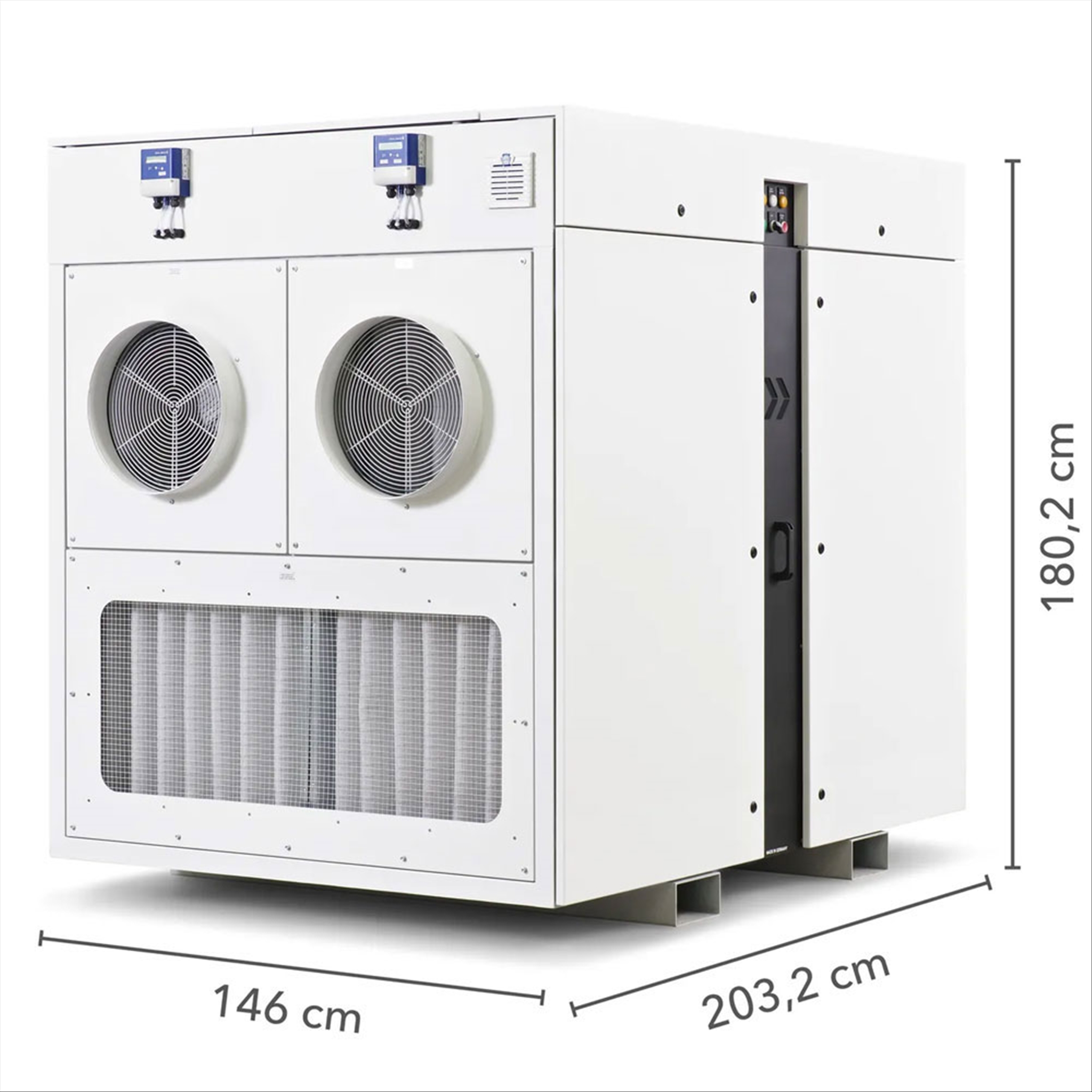

Abmessungen H x B x L	1802 x 1460 x 2032 mm
Gewicht	1000 kg
Produktionsland	Deutschland
Trotec Artikel-Nr.	1.110.000.195
Garantie	2 Jahre
